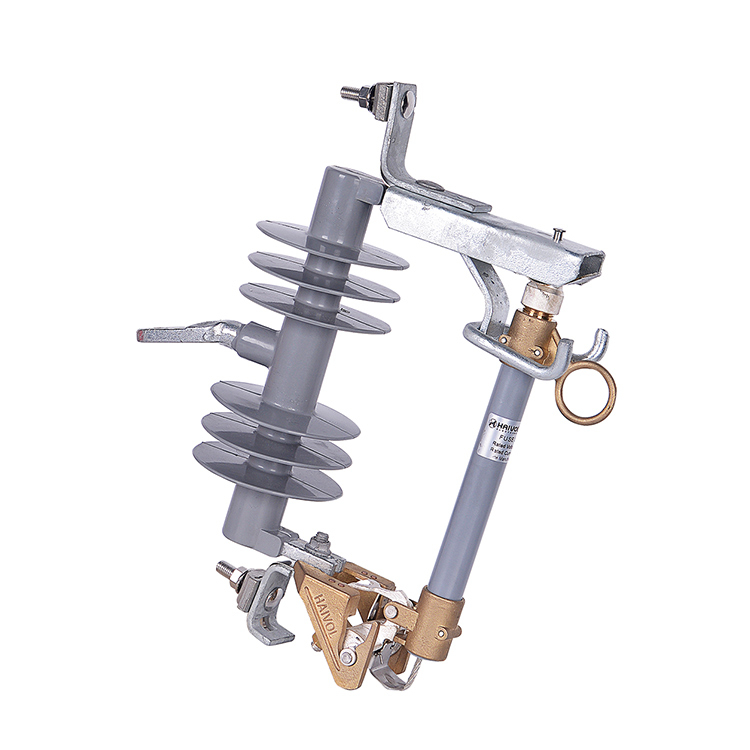

Предохранитель с выбросом — это наиболее часто используемый переключатель защиты от короткого замыкания для ответвлений распределительных линий 10-38кВ и распределительных трансформаторов. Он обладает такими характеристиками, как экономичность, простота эксплуатации и высокая адаптивность к внешним условиям. Широко используется в распределительных линиях 10-38кВ и распределении электроэнергии. Он применяется для защиты и включения/выключения оборудования на первичной стороне трансформатора.
Функции

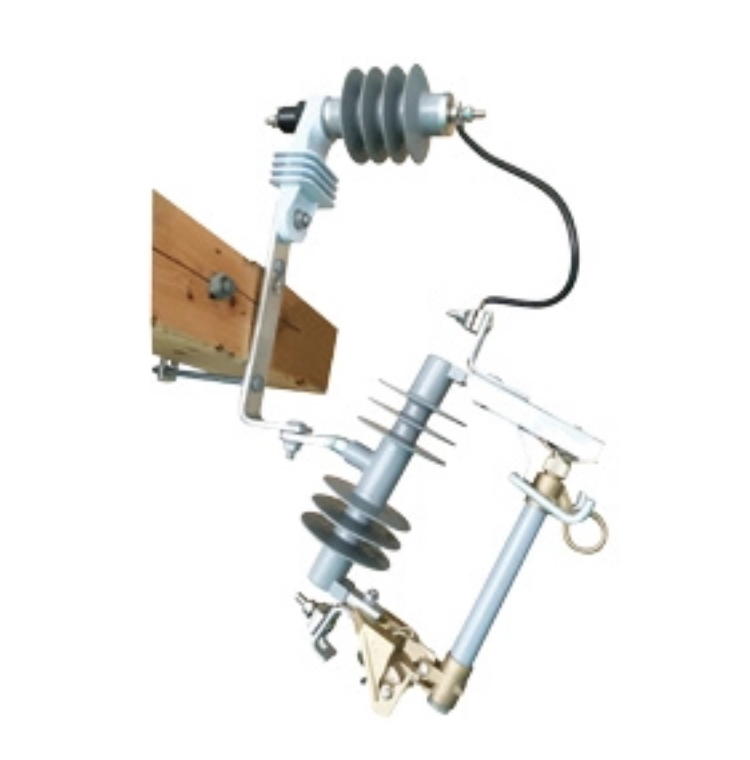

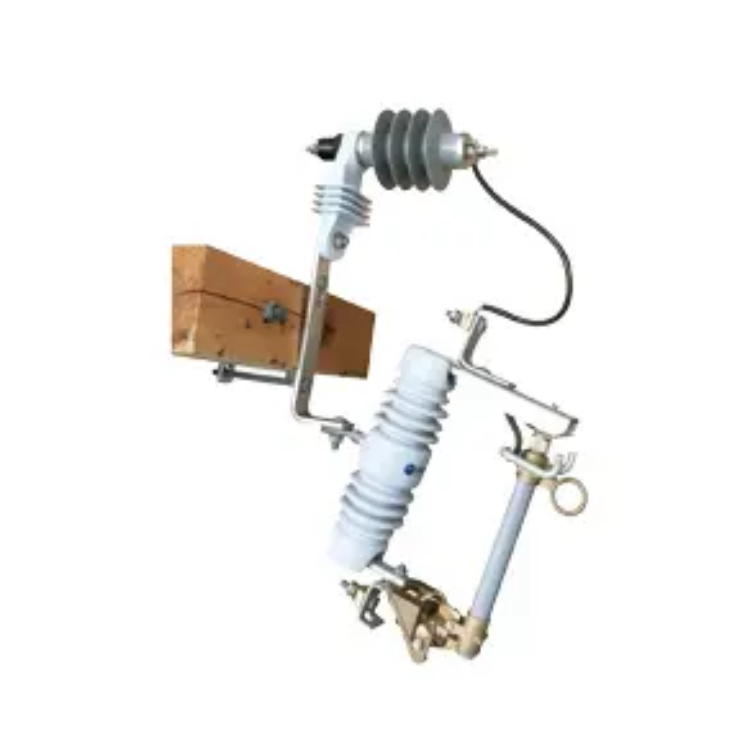

Комбинированные устройства предохранителя с разрядником
Устанавливаются быстро и легко, более экономично, занимают меньше места при хранении, транспортировке и обслуживании.
Каждое комбинированное устройство занимает минимум места на поперечном брусе и имеет оптимальное распределение веса для минимальной нагрузки с отклонением от центра.
**Предохранитель с выбросом**, оснащенный разрядником бренда HAIVOL.
Конструктивная особенность с одним вентиляционным отверстием
Наш предохранитель с выбросом имеет конструктивную особенность одного вентиляционного отверстия, которое выводит воздух вниз и наружу при разрыве предохранителя. Это предотвращает попадание дождевой воды, исключает повреждения верхней линии свободным газом, а также улучшает способность разрыва.
Отличная проводимость
Все медные отливки выполнены из бронзы/латуни, что придает им отличную механическую прочность и проводимость. Все контактные части покрыты серебром, контактная поверхность имеет выпуклый дизайн, что снижает сопротивление контакта и обеспечивает отличную проводимость. Листы из высокопрочного меди с памятью обеспечивают надежный контакт с нижними контактами, не влияя на работу при выбросе предохранителя. Используется медный стержень для укорочения дуги, что улучшает способность разрыва при коротком замыкании.
Надежная способность разрыва нагрузки
Для предохранителей с разрывом нагрузки камера для дуги изготовлена из специального армированного нейлонового материала. Он обладает хорошей механической прочностью, устойчивостью к старению и огнестойкостью. Подходит для использования в таких районах, как районы с высокой ультрафиолетовой активностью, высокогорья, прибрежные районы и т. д.
Соответствующие международные стандарты
Все предохранители с выбросом, которые мы производим и тестируем, соответствуют последним международным стандартам:
IEC 60282-2:2008, IEEE Std C37.41-2008 и IEEE Std C37.42-2009.
Полезные советы
При заказе, пожалуйста, укажите следующую информацию:
1) Номинальное напряжение и номинальный ток.
2) Минимальное расстояние по поверхности.
3) Материал изолятора.
4) Пожалуйста, укажите, должен ли стержень для укорочения дуги быть установлен в предохранитель.
5) Пожалуйста, укажите тип монтажной скобы.
Параметры продукта
| Номинальное напряжение (KV) | Номинальный ток (A) | Номинальный ток отключения (KA) | Устойчивое напряжение молниеносного удара к земле (BIL KV) | Устойчивость минимальной рабочей частоты к сухому напряжению на земле (KV) | Минимальное расстояние ползания (мм) |
| 11-15 | 100/200 | 12 | 110 | 42 | 220 |
| 11-15 | 100/200 | 12 | 125 | 50 | 320 |
| 24-27 | 100/200 | 12 | 150 | 65 | 470 |
| 33-38 | 100/200 | 8 | 170 | 70 | 660 |
| 33-38 | 100/200 | 8 | 170 | 70 | 720 |
| 33-38 | 100/200 | 8 | 170 | 70 | 900 |
