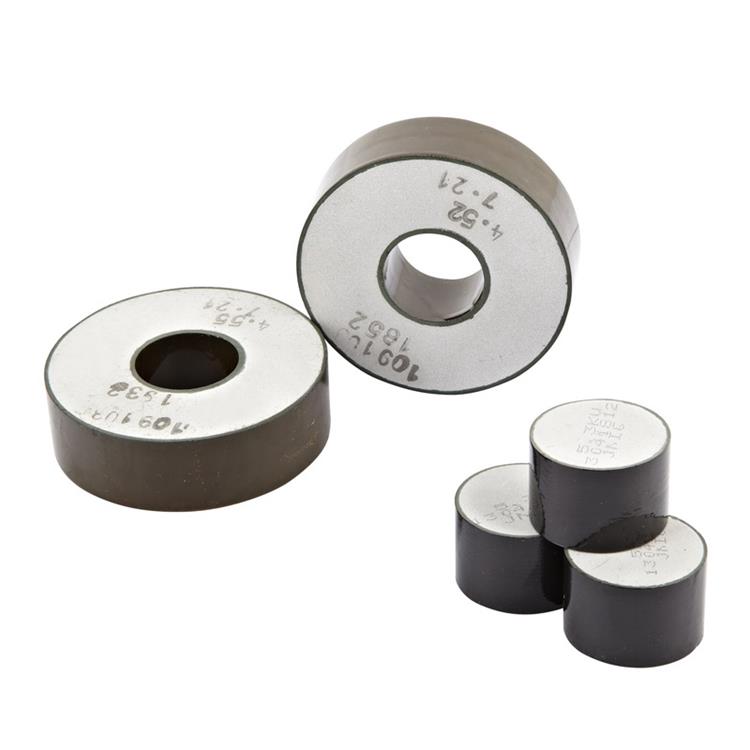

Цинковый оксидный разрядник — это устройство для защиты от молний с превосходными характеристиками защиты, легким весом, устойчивостью к загрязнениям и стабильной работой. Оно в основном использует хорошие нелинейные вольт-амперные характеристики оксида цинка, чтобы ток, протекающий через разрядник при нормальном рабочем напряжении, был очень маленьким (микроамперном или миллиамперном уровне); когда возникает перенапряжение, сопротивление резко падает, выпуская энергию перенапряжения для достижения эффекта защиты. Отличие этого разрядника от традиционного заключается в том, что у него нет разрядного зазора, и он использует нелинейные характеристики оксида цинка для разряда и прерывания.
Функции
Серия разрядников перенапряжения
Общие характеристики
Рейтинги: 0,22 ~ 500 кВ (фарфор), 0,22 ~ 220 кВ (композит).
Применение: защита системы передачи и распределения электроэнергии от перенапряжений.
Особенности:

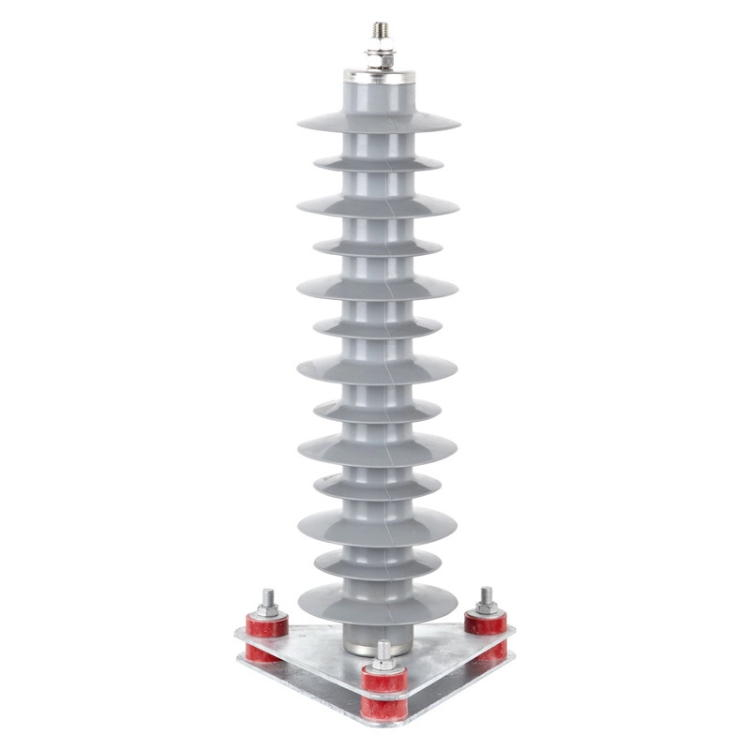

Доступны разрядники с корпусом из силиконового полимера и композитного металлического оксида, а также с корпусом из фарфора и металлического оксида.
Простота установки и обслуживания.
Хорошая герметичность для обеспечения надежной работы.
Защита и надежность разрядника перенапряжения значительно улучшены.
Типичные сценарии применения
Линии передачи: защита от прямых ударов молний или индуцированных перенапряжений.
Подстанция: защита ключевого оборудования, такого как трансформаторы и автоматические выключатели.
Станции новой энергетики: молниезащита для систем ветровой и фотоэлектрической энергии.
Железнодорожный транспорт: защита от перенапряжений для систем тягового электроснабжения высокоскоростных железных дорог.
Параметры продукта
| Модель | Номинальное напряжение (кВр.м.с) | Непрерывное рабочее напряжение (KVr.m.s) | Остаточное напряжение грозового импульса при номинальном токе разряда (<=KVp) | Класс разряда линии | Дистанция ползучести (мм) | Сопротивление импульсному току квадратной формы длительностью 2 мс (А) | Сопротивление импульсному току высокой силы 4/10 мкС (KAp) |
| Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
| Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
| Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
| Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
| Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
| Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
| Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
| Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
| Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
| Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
| Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
| Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
| Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
| Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
| Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
| Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
| Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
| Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
| Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
| Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
| Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
| Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
| Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
| Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
