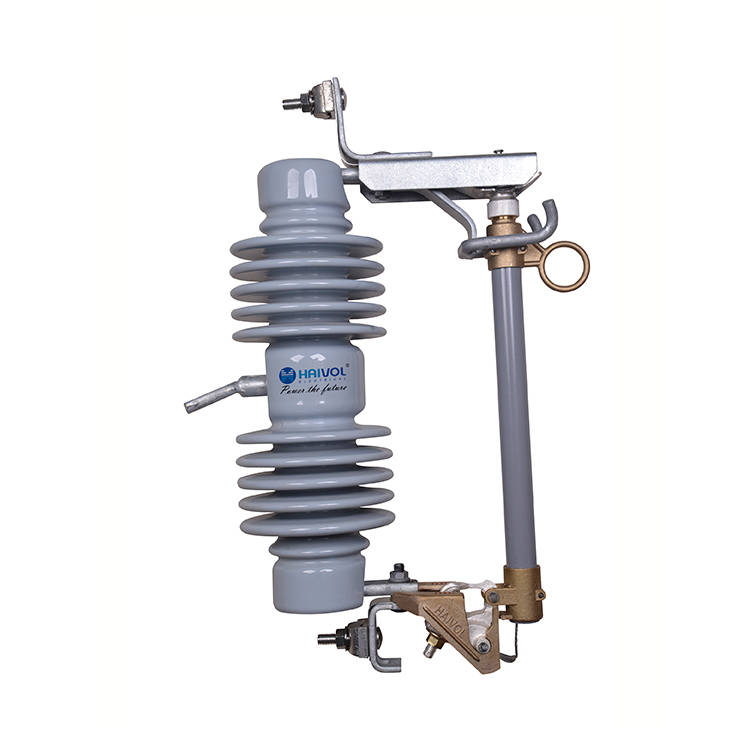

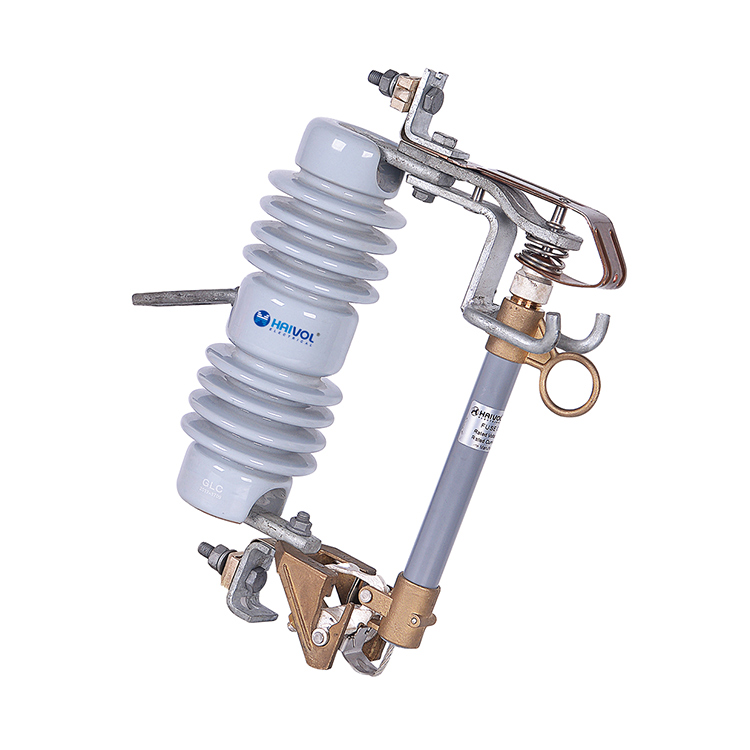

38кВ Высококачественный Полимерный Предохранитель Для Воздушных Линий

Предохранитель с выбросом является наиболее часто используемым переключателем защиты от короткого замыкания для ответвлений распределительных линий 10-38кВ и распределительных трансформаторов. Он обладает такими характеристиками, как экономичность, простота эксплуатации и высокая адаптивность к внешним условиям. Широко используется в распределительных линиях 10-38кВ и распределении электроэнергии. Он применяется для защиты и включения/выключения оборудования на первичной стороне трансформатора.

Функции

Предохранитель с выбросом

Предоставляет защиту для линий распределительной системы и различных устройств на этих линиях, таких как трансформаторы и конденсаторные банки. Также может использоваться как устройство для разделения цепей. С помощью портативного инструмента для разрыва нагрузки может функционировать как выключатель воздушной линии.

Максимальное проектное напряжение от 10кВ до 38кВ; Максимальный номинальный ток от 100 до 200А.

Особенности продукта

Высокая производительность по устойчивости к старению под воздействием погодных условий.

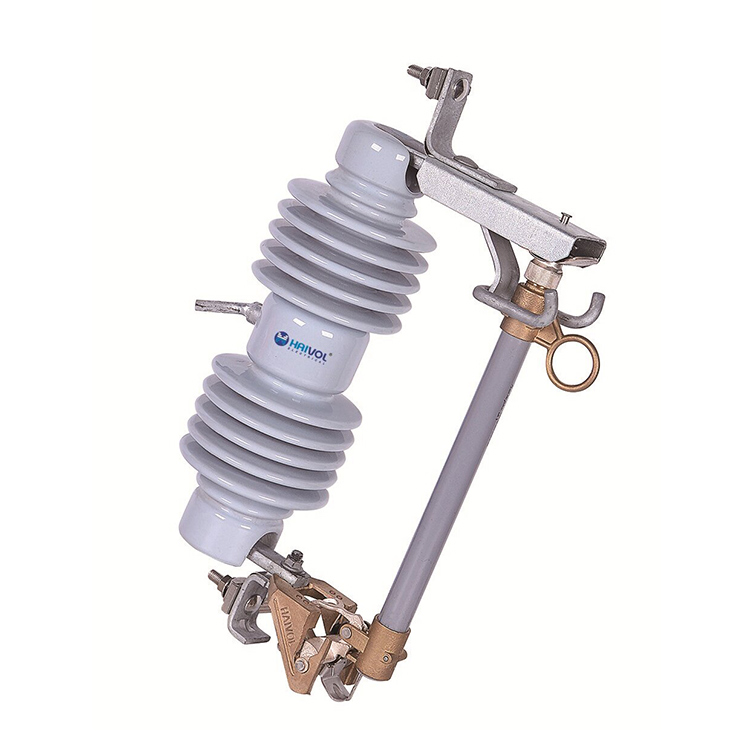

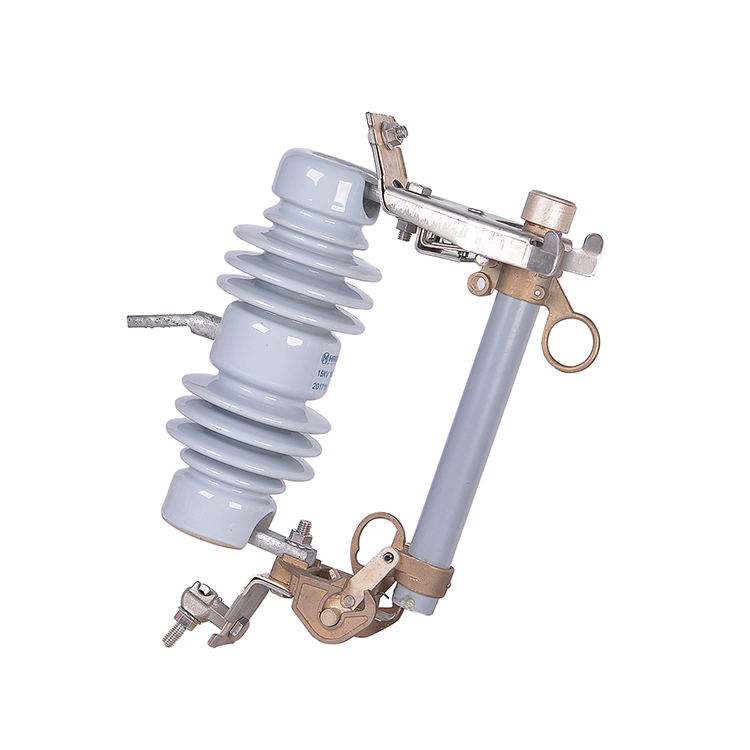

Для фарфорового изолятора фарфоровое тело соединяется с металлическими элементами с помощью цементного залива, для чего используется цемент (Por-rok) производства CGM INC из США. Этот цемент быстро твердеет, обладает высокой механической прочностью, низким коэффициентом расширения и отличной стойкостью к воздействию внешней среды.

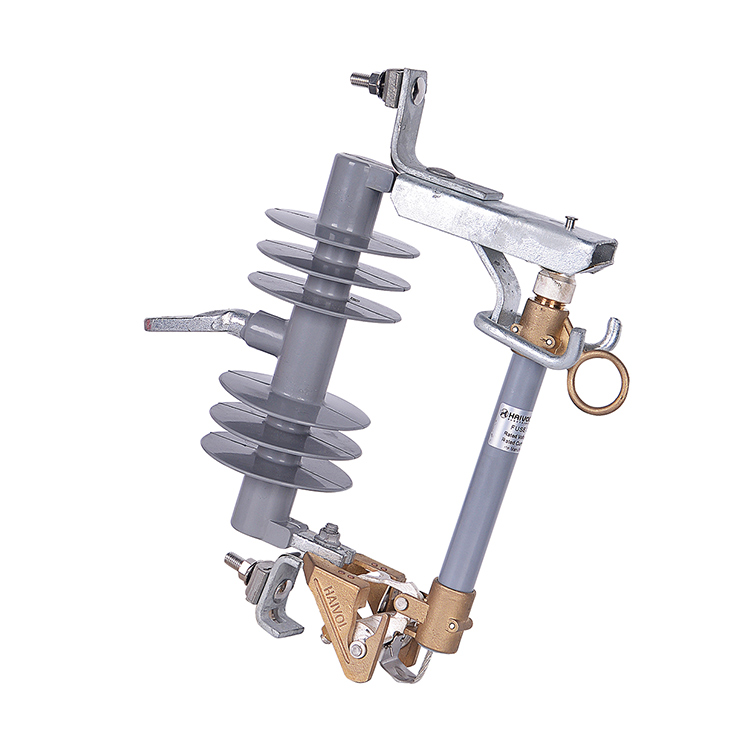

Для полимерного изолятора металлическая деталь обжата на стекловолоконный стержень, корпус и крышки изготавливаются из высокотемпературной вулканизированной силиконовой резины, а изолятор формируется методом инжекционного литья в одну деталь. Он обладает хорошими герметизирующими характеристиками и отличной устойчивостью к следовым повреждениям и эрозии.

Все металлические части обрабатываются методом горячего цинкования, толщина цинкового покрытия составляет более 86 мкм, что обеспечивает отличную стойкость к коррозии.

Особенности конструкции с одним вентиляционным отверстием

Наши предохранители с выбросом имеют конструктивную особенность одного вентиляционного отверстия, что позволяет воздуху выходить вниз и наружу при разрыве предохранителя. Это предотвращает попадание дождевой воды, исключает повреждения верхней линии газом и улучшает способность разрыва.

Отличная проводимость

Все медные отливки изготовлены из бронзы/латуни, что придает им отличную механическую прочность и проводимость. Все контактные части покрыты серебром, контактная поверхность имеет выпуклый дизайн, что снижает сопротивление контакта и обеспечивает отличную проводимость. Листья из высокопрочного сплава меди с памятью обеспечивают надежный контакт с нижними контактами без какого-либо влияния, когда предохранитель выбрасывается. Также используется медный стержень для укорочения дуги, что улучшает способность к разрыву при коротком замыкании.

Надежная способность разрыва нагрузки

Для предохранителей с разрывом нагрузки их камера для дуги изготовлена из специального армированного нейлонового материала. Он имеет хорошую механическую прочность, устойчивость к старению и огнестойкость. Подходит для использования в таких областях, как районы с высокой ультрафиолетовой активностью, высокогорья, прибрежные районы и т. д.

Соответствующие международные стандарты

Все предохранители с выбросом, которые мы производим и тестируем, соответствуют последним международным стандартам IEC 60282-2:2008 и IEEE Std C37.41-2008 и IEEE Std C37.42-2009.

Полезные советы

При заказе, пожалуйста, укажите следующую информацию:

1) Номинальное напряжение и номинальный ток.

2) Минимальное расстояние по поверхности.

3) Материал изолятора.

4) Пожалуйста, укажите, необходимо ли устанавливать стержень для укорочения дуги в предохранитель.

5) Пожалуйста, укажите тип монтажной скобы.

Параметры продукта
