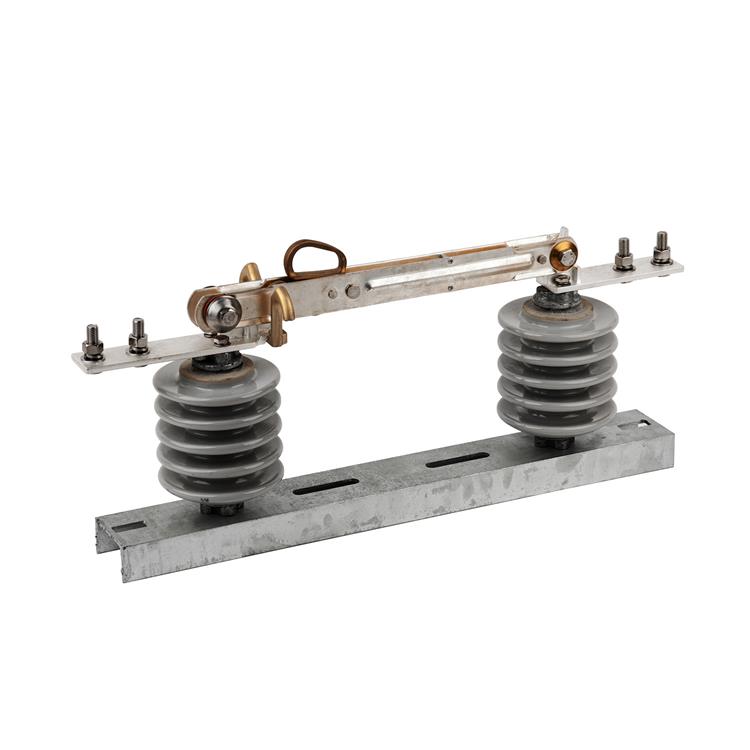

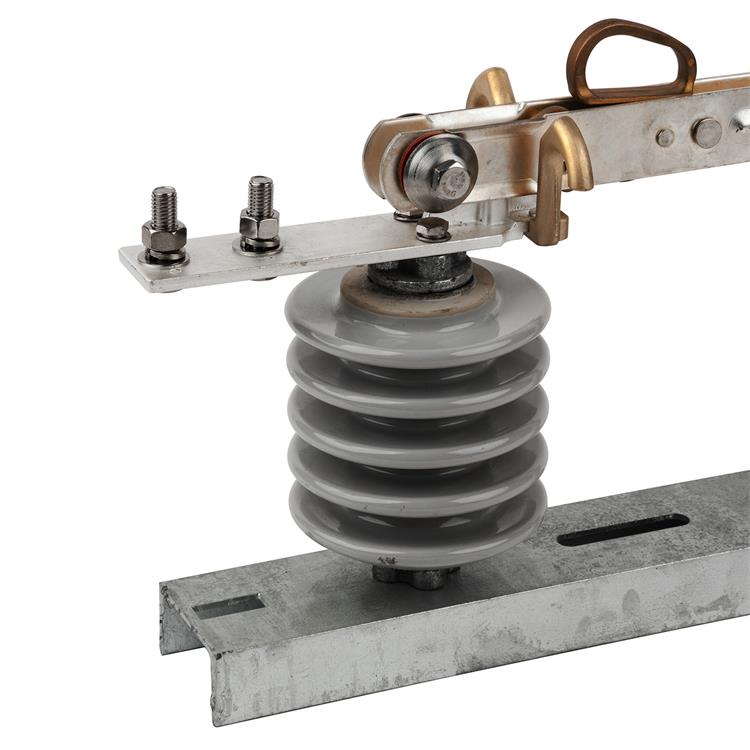

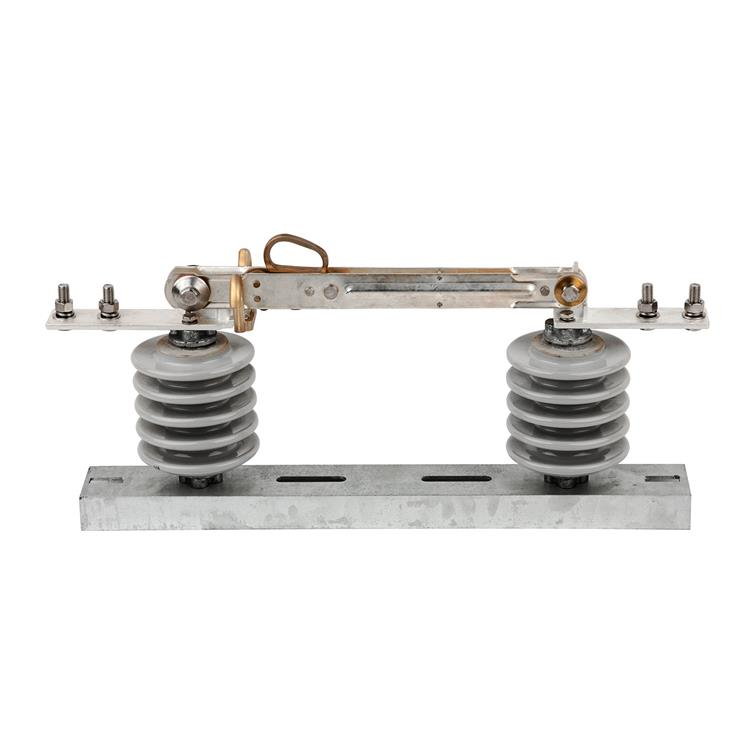

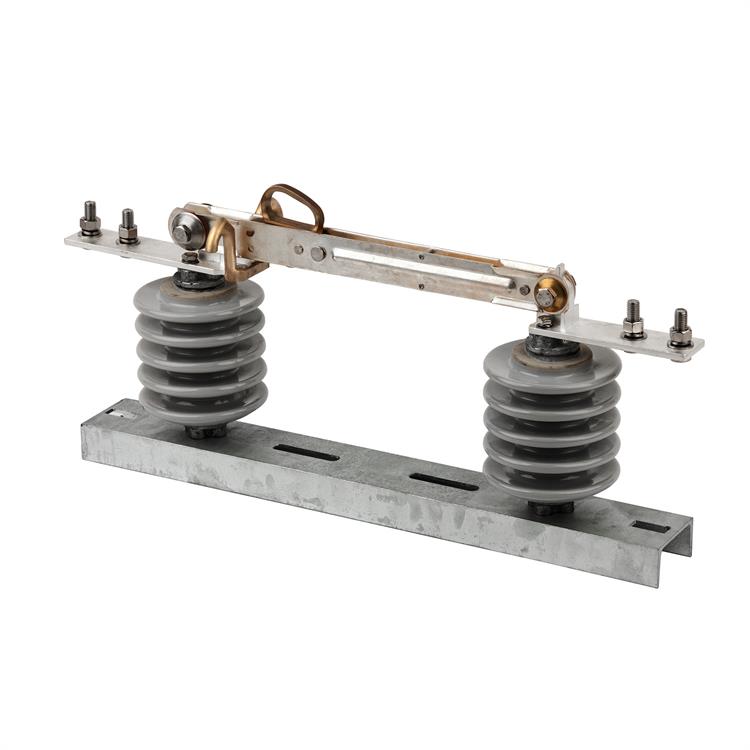

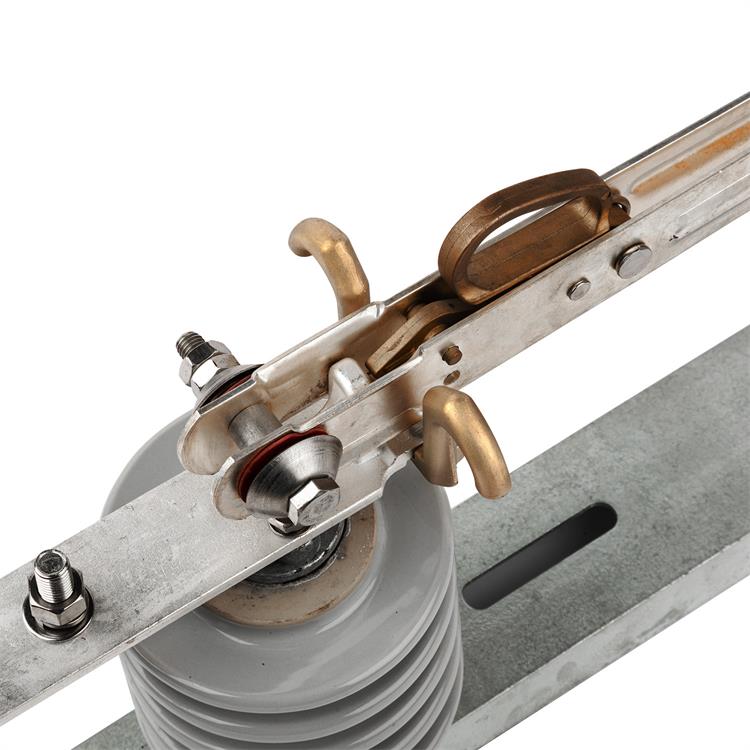

RH-A-27КВ Отключающий Выключатель Для Наружных Распределительных Систем

штат:



Запрос цены Добавить в корзину

Высоковольтный разъединитель RH-A-27 кВ – это специализированное электротехническое оборудование наружной установки, предназначенное для безопасной изоляции участков электрических распределительных систем, подстанций и воздушных линий электропередач. Устройство гарантирует полное обесточивание цепи при проведении планового технического обслуживания, ремонта и диагностики высоковольтного оборудования, исключая риск поражения электрическим током персонала и повреждения сопутствующей техники.

В отличие от автоматических выключателей и выключателей нагрузки, разъединители серии RH-A работают исключительно в режиме без нагрузки. Они не оснащены механизмом подавления электрической дуги и используются только после полного прерывания тока основным коммутационным оборудованием. Это обеспечивает максимальную надежность изоляции и соответствует всем стандартам эксплуатации высоковольтных сетей Российской Федерации.

Модельный ряд включает устройства с номинальным напряжением 15 кВ, 27 кВ и 38 кВ, номинальным током 200 А и 630 А. Оборудование доступно в ручном и моторизованном исполнении, может комплектоваться заземляющим выключателем для дополнительной безопасности при ремонтных работах.

Параметры продукта

Технические характеристики
Технические характеристики
Кв			Ампер	(кА/Is)	Размеры
Номинальное напряжение	Максимальное напряжение	Бил (базовое импульсное напряжение)	Номинальный ток	Переходный ток	A	B	C	D
Номинальное напряжение	Максимальное напряжение	Бил (базовое импульсное напряжение)	Номинальный ток	Переходный ток	(мм)
13.8	15	95	200/630	16	305	270	580	186
		95	630	25	305	313	595	230
		110	200/630	16	381	270	650	186
		110	630	25	381	313	670	230
24.2	27	125	200/630	16	381	310	650	228
24.2	27	125	630	25	381	340	670	260
34.5	38	150	630	25	381	368	670	290
34.5	38	170	630	25	381	400	670	316

Безопасная изоляция цепи: Полное отключение электрического участка от питающей сети для проведения ремонтных и профилактических работ, исключение случайного подачи напряжения
Эксплуатация на открытом воздухе: Корпус и изоляционные элементы адаптированы к погодным условиям – перепадам температур, влаге, ультрафиолету и атмосферным осадкам
Широкий диапазон рабочих параметров: Поддержка напряжений 15/27/38 кВ и токов 200–630 А, подход для большинства средневысоковольтных распределительных сетей
Высокая импульсная прочность: Устойчивость к импульсным перенапряжениям от 95 до 170 кВ, предотвращает пробой изоляции при скачках напряжения в сети
Два варианта управления: Ручное управление для небольших объектов и моторизованное для автоматизированных подстанций
Возможность комплектации заземлением: Дополнительный заземляющий выключатель обеспечивает надежное заземление изолированного участка, повышая уровень безопасности персонала
Долговечность и надежность: Прочные конструкционные материалы, устойчивые к механическим нагрузкам и коррозии, гарантируют длительный срок службы без частого обслуживания
