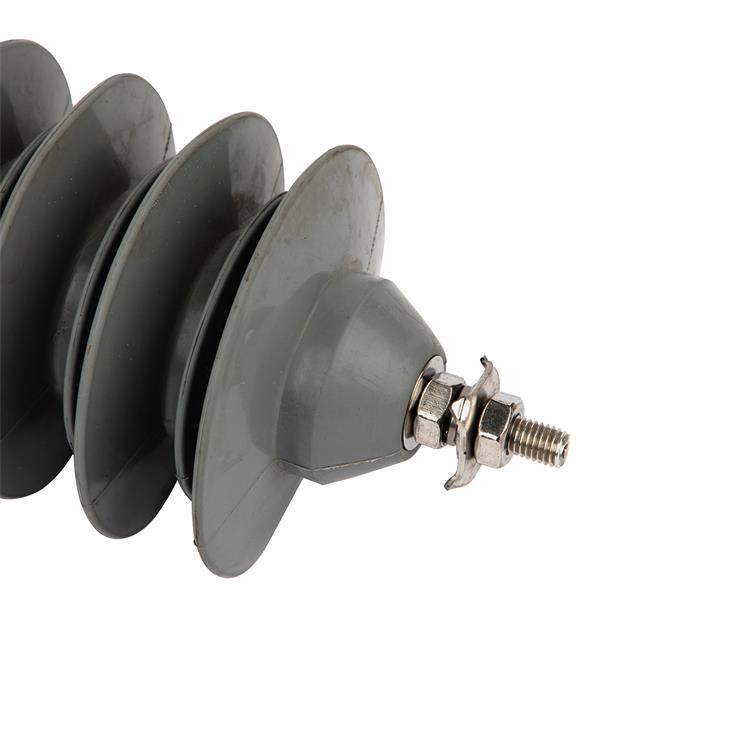

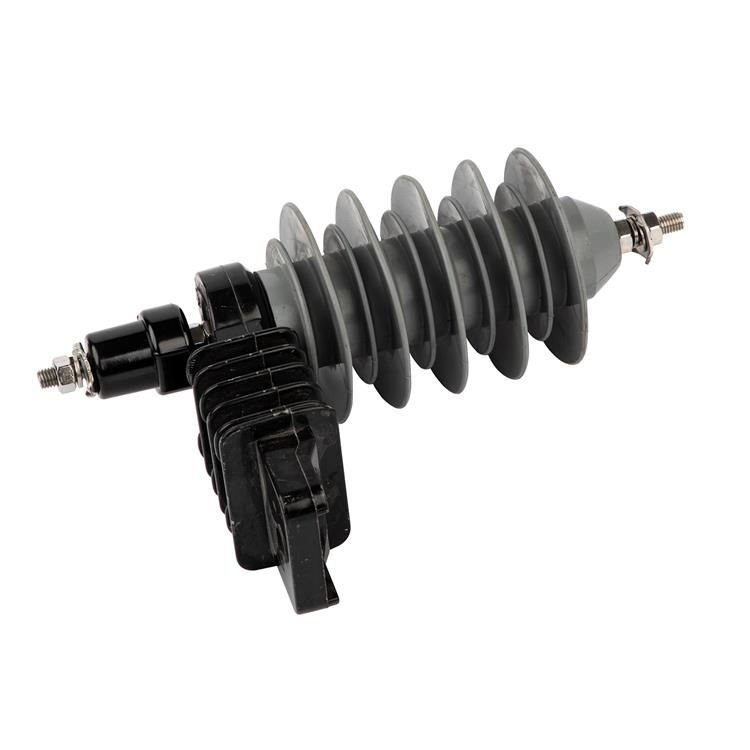

Цинк-оксидный молниезащитный аппарат — это устройство защиты от молний с отличными защитными характеристиками, легким весом, стойкостью к загрязнениям и стабильной работой. Он в первую очередь использует хорошие нелинейные вольт-амперные характеристики оксида цинка, что позволяет току, протекающему через молниезащитный аппарат при нормальном рабочем напряжении, быть очень малым (микроамперы или миллиамперы); когда возникает перенапряжение, сопротивление резко падает, рассеивая избыточную энергию перенапряжения, что обеспечивает защиту. Отличие этого молниезащитного аппарата от традиционного молниезащитного аппарата заключается в том, что он не имеет разрядного зазора и использует нелинейные характеристики оксида цинка для разряда и прерывания тока.
Функции
1. Долговечность и низкие эксплуатационные расходы
Герметично закрытые конструкции предотвращают проникновение влаги и коррозию. Отсутствие подвижных частей обеспечивает долгий срок службы (более 20 лет) с минимальными затратами на обслуживание.
2. Адаптивность к уровням напряжения
Доступны для систем среднего напряжения (1–72,5 кВ), высокого напряжения (72,5–800 кВ) и сверхвысокого напряжения (UHV).
3. Механизмы безопасности
Включают в себя конструкции с защитой от избыточного давления или взрывозащищенные, чтобы избежать катастрофических отказов при перегрузках.
4. Устойчивость к внешним условиям
Надежно работают в суровых условиях (крайние температуры, загрязнение, влажность).
Рабочие условия
1. Температура окружающего воздуха: -40℃ ~ +40℃;
2. Высота над уровнем моря: <=2000 м;
3. Частота: 48 Гц ~ 62 Гц;
4. Напряжение сети, приложенное между выводами разрядника, не должно превышать его номинальное рабочее напряжение;
5. Интенсивность землетрясения менее 8 баллов;
6. Максимальная скорость ветра 35 м/с.
Основные технические параметры
Разрядник с металлическим оксидом и полимерным корпусом (без разрядного зазора) для систем переменного тока (серия 5 кА).
Параметры продукта
| Модель | Номинальное напряжение (кВр.м.с) | Непрерывное рабочее напряжение (KVr.m.s) | Остаточное напряжение грозового импульса при номинальном токе разряда (<=KVp) | Класс разряда линии | Дистанция ползучести (мм) | Сопротивление импульсному току квадратной формы длительностью 2 мс (А) | Сопротивление импульсному току высокой силы 4/10 мкС (KAp) |
| Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
| Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
| Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
| Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
| Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
