15кВ Композитный Длинный Стержневой Изолятор Для Воздушных Линий Электропередачи

Изоляторы широко используются в воздушных линиях электропередачи для обеспечения механической поддержки и электрической защиты, а также в распределительных линиях и подстанциях. Силиконовая резина является самым широко используемым полимерным изоляционным материалом для высоковольтных изоляторов. Композитные изоляторы бренда HAIVO, изготовленные из силиконовой резины. В зависимости от условий напряжения в энергетических системах используются различные виды изоляторов: штыревой изолятор, растяжной изолятор, подвесной изолятор, постовой изолятор, длинный стержневой изолятор, горизонтальный постовой изолятор, железнодорожный изолятор, шекельный изолятор, изолятор для стоек.

Функции

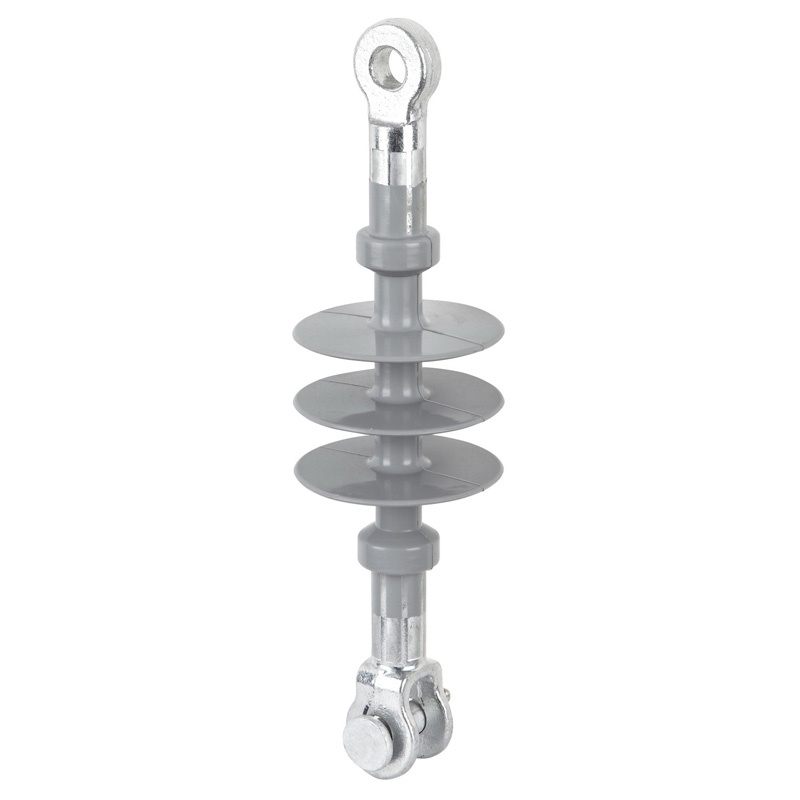

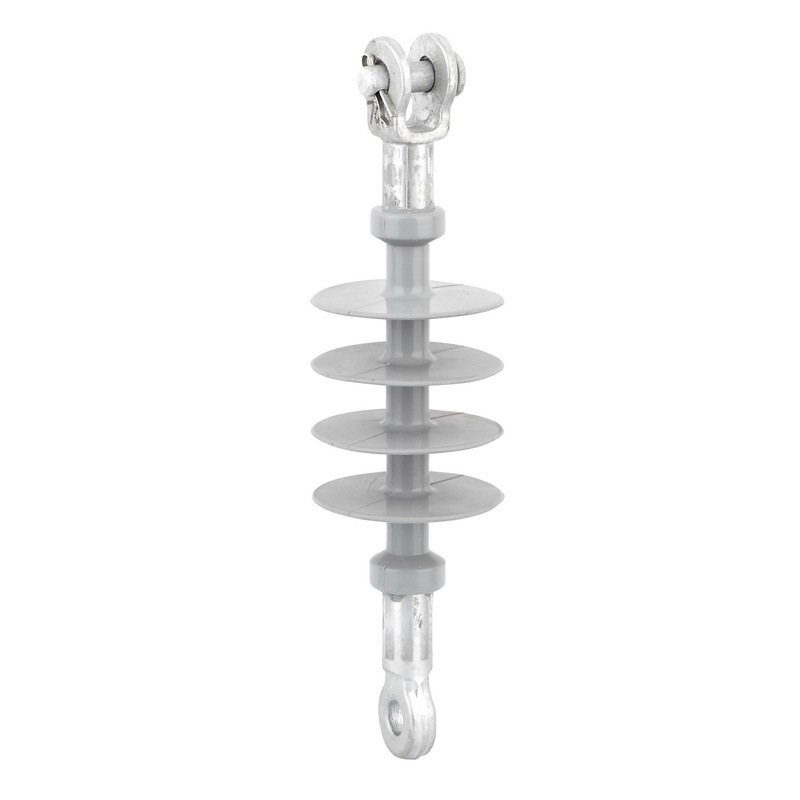

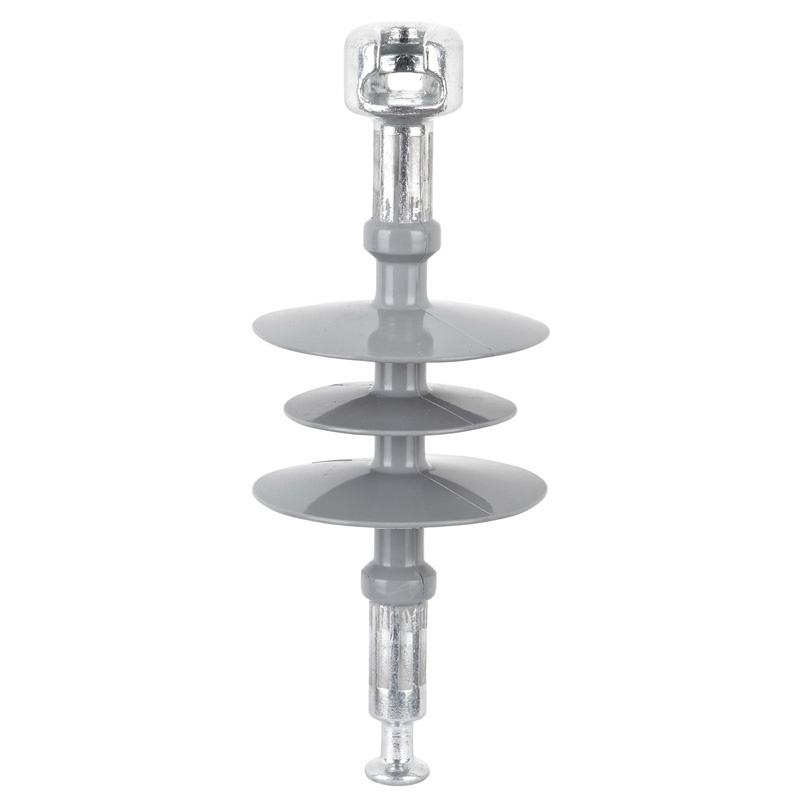

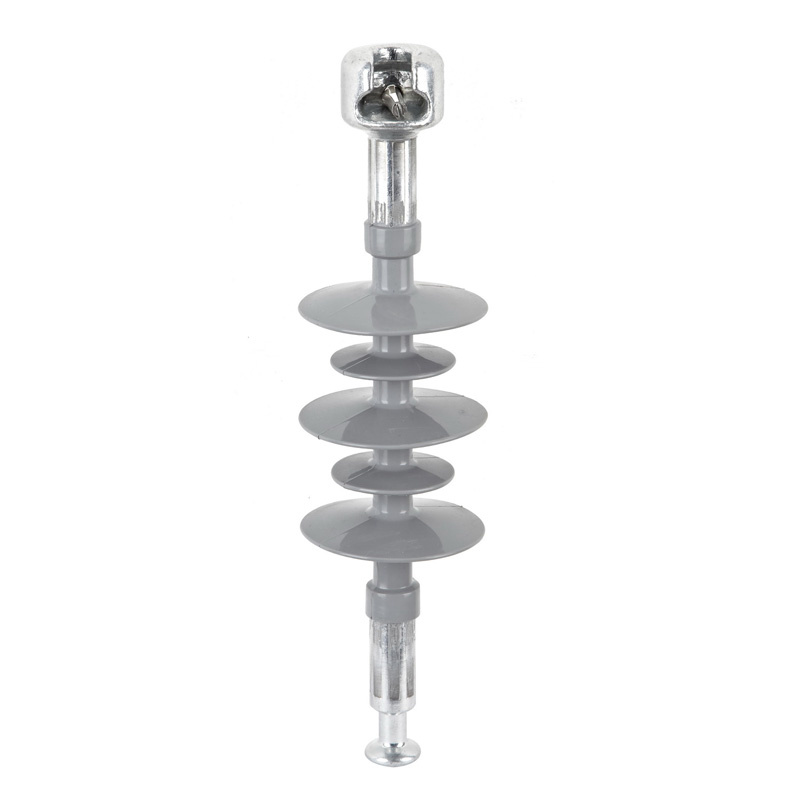

Длинный стержневой подвесной изолятор:

Легкий, небьющийся, гидрофобный, устойчивый к озону и ультрафиолетовому излучению, устойчивый к землетрясениям.

Длинный стержневой подвесной изолятор — композитные изоляторы для применения в воздушных высоковольтных линиях электропередачи.

Для поддерживающих, подвесных и изоляционных целей на линиях электропередачи с номинальным напряжением до 550 кВ.

Номинальные параметры: до 500 кВ.

Стандарты: IEC 61109

Композитный изолятор для системы распределения переменного тока

Особенности:

• Надежная и безопасная работа с высокой механической прочностью.

• Компактный дизайн и легкость, что удобно для транспортировки.

• Хорошая антивибрационная способность.

• Хорошая влагостойкость.

• Отличные электрические характеристики.

• Высокая способность к защите от загрязнений и защита от дуговых пробоев.

• Высокая устойчивость к старению, что идеально подходит для эксплуатации в условиях высокой высоты.

• Легкость в обслуживании.

Ассортимент продукции:

• Длинные стержневые композитные изоляторы до 500 кВ.

• Штыревые композитные изоляторы до 36 кВ.

• Постовые композитные изоляторы до 252 кВ.

• Линейные постовые композитные изоляторы до 36 кВ.

Технические характеристики:

1) Силиконовая резиновая оболочка, формируемая с помощью полного инжекционного процесса, обладает хорошей гидрофобностью, стойкостью к миграции воды и почве, а также отличными изоляционными свойствами и стойкостью к старению, что эффективно предотвращает аварии, связанные с загрязнением, и обеспечивает безопасную эксплуатацию высоковольтных линий электропередачи.

2) Для усиления используется модифицированный эпоксидный смоляной стержень с армированием стекловолокном (ECR), который обладает хорошей стойкостью к высокой температуре, коррозии от напряжений и кислотным воздействиям, а также отличными демпфирующими свойствами, высокой прочностью на растяжение (>1200 МПа) и устойчивостью к ползучести и усталости, что эффективно гарантирует качество внутренней изоляции и механическую прочность изоляторов.

3) Концевые фитинги устанавливаются на стекловолоконный стержень с использованием устройства для обжима с голосовым управлением, что позволяет добиться высокой механической прочности и минимальной дисперсии у изоляторов с этой технологией обжима.

4) Место соединения между концевыми фитингами и стержнями заливается с использованием инжекционного формования силиконовой резины при высоких температурах, что минимизирует интерфейсы.

5) Внутренняя радиальная многослойная герметизирующая структура эффективно гарантирует долгосрочную надежность герметизации вокруг соединения между концевыми фитингами и стержнями.

Примечание:

1. Применяемые стандарты: IEC, ANSI, GB и другие международные стандарты.

2. Обычные цвета композитных изоляторов: красный, серый и белый.

3. Специальный дизайн по требованию заказчика.

Параметры продукта
