Аксессуары типа «вилка», также называемые разъединителями. Они включают в себя комплекты разъединителей с угловыми, прямыми и Т-образными соединениями. Наши разъединители широко используются в распределительных устройствах, трансформаторах, шкафах и других электрических устройствах. Они изготовлены из ЭПДМ или силиконовой резины с интегрированным контролем поля. Используется передовая технология инжекционного molding с тройным слоем (проводящий внутренний слой, изоляционный слой и проводящий внешний слой), чтобы гарантировать качество интерфейса, избегая зазоров между слоями и максимально уменьшая частичные разряды. Наши разъединители в основном включают типы IEC и IEEE.
Функции
Разъединители типа IEC и комплекты
Исполнительные стандарты
EN 50181: Вставные изоляторы для оборудования с номинальным напряжением от 1 кВ до 52 кВ и током от 250А до 2,5 кА для оборудования, не являющегося жидкостными трансформаторами.
EN 50180: Вставные изоляторы для оборудования с номинальным напряжением от 1 кВ до 36 кВ и током от 250А до 3,15 кА для жидкостных трансформаторов.
HD629.1: Требования к испытаниям для аксессуаров, используемых в силовых кабелях с номинальным напряжением от 3,6/6(7,2) кВ до 20,8/36(42) кВ — Часть 1: Кабели с экструзийной изоляцией.
IEC 60502.4: Силовые кабели с экструзийной изоляцией и их аксессуары для номинальных напряжений от 1 кВ (U = 1,2 кВ) до 30 кВ (U = 36 кВ) — часть 4: Требования к испытаниям для аксессуаров для кабелей с номинальными напряжениями от 6 кВ до 30 кВ (U = 36 кВ).
IEC 60099: Молниезащитные разрядники на основе металлического оксида без разрядных зазоров для систем переменного тока.
JB/T 8952: Молниезащитные разрядники на основе полимерного корпуса и металлического оксида без разрядных зазоров для систем переменного тока.
IEEE 386: Система разъединителей с изоляцией для распределительных систем с напряжением выше 600 В.
GB11032: Молниезащитные разрядники на основе металлического оксида без разрядных зазоров для систем переменного тока.
JB/T 8952: Молниезащитные разрядники на основе полимерного корпуса и металлического оксида без разрядных зазоров для систем переменного тока.
Резюме

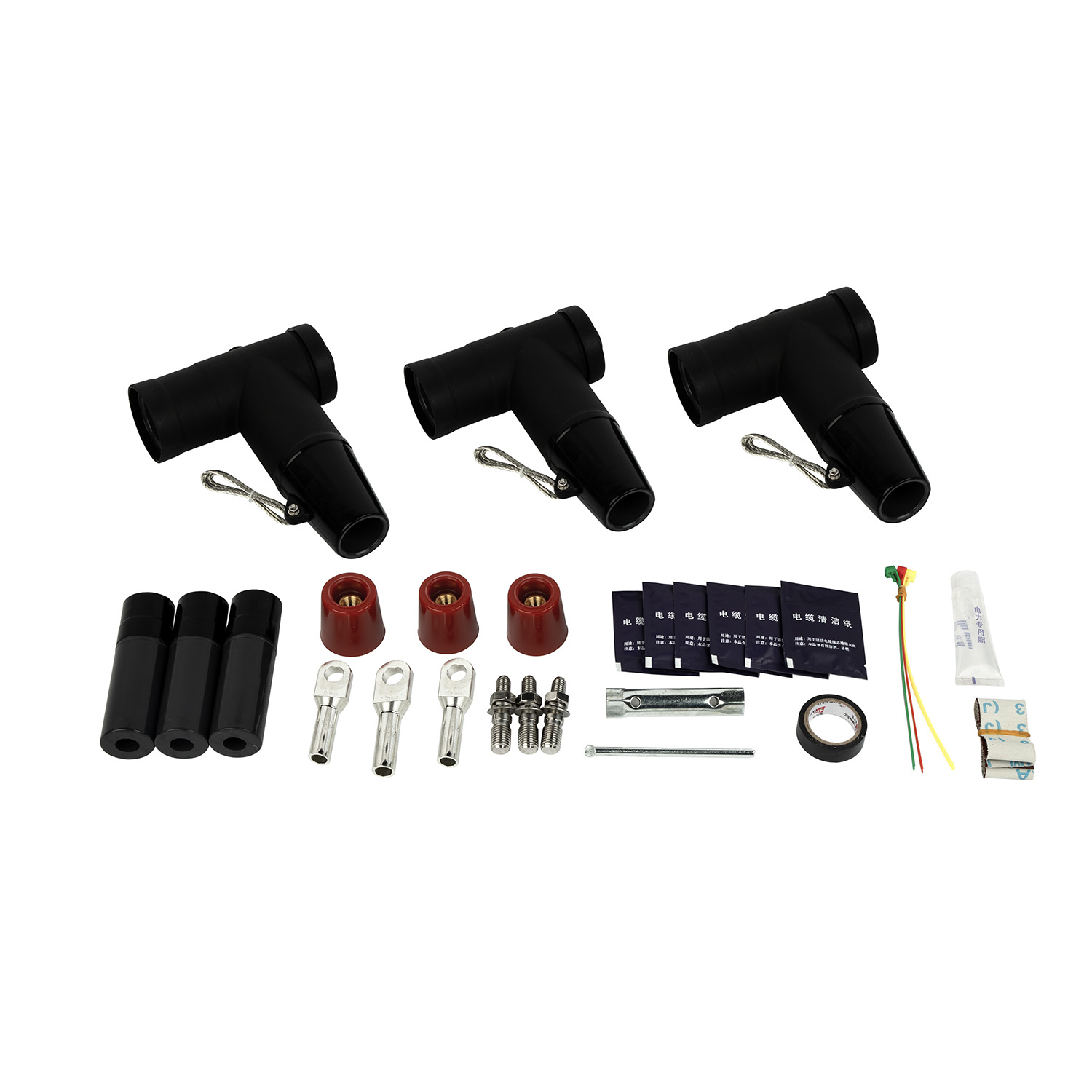

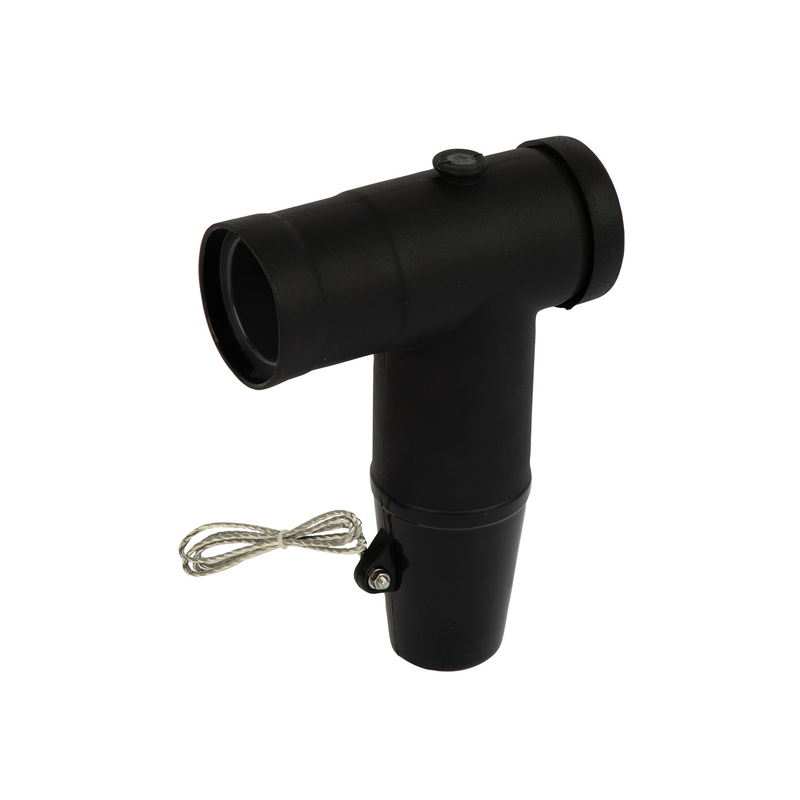

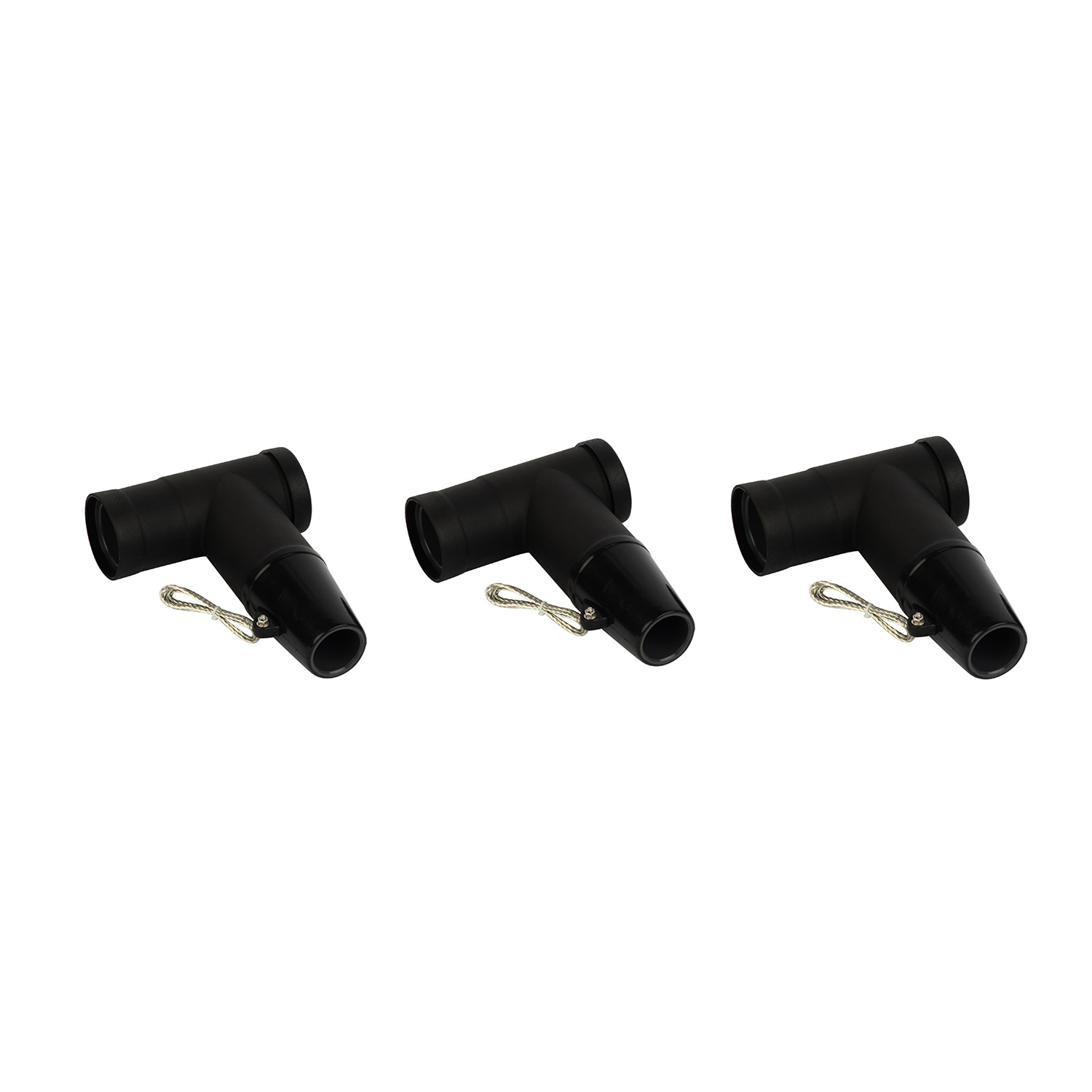

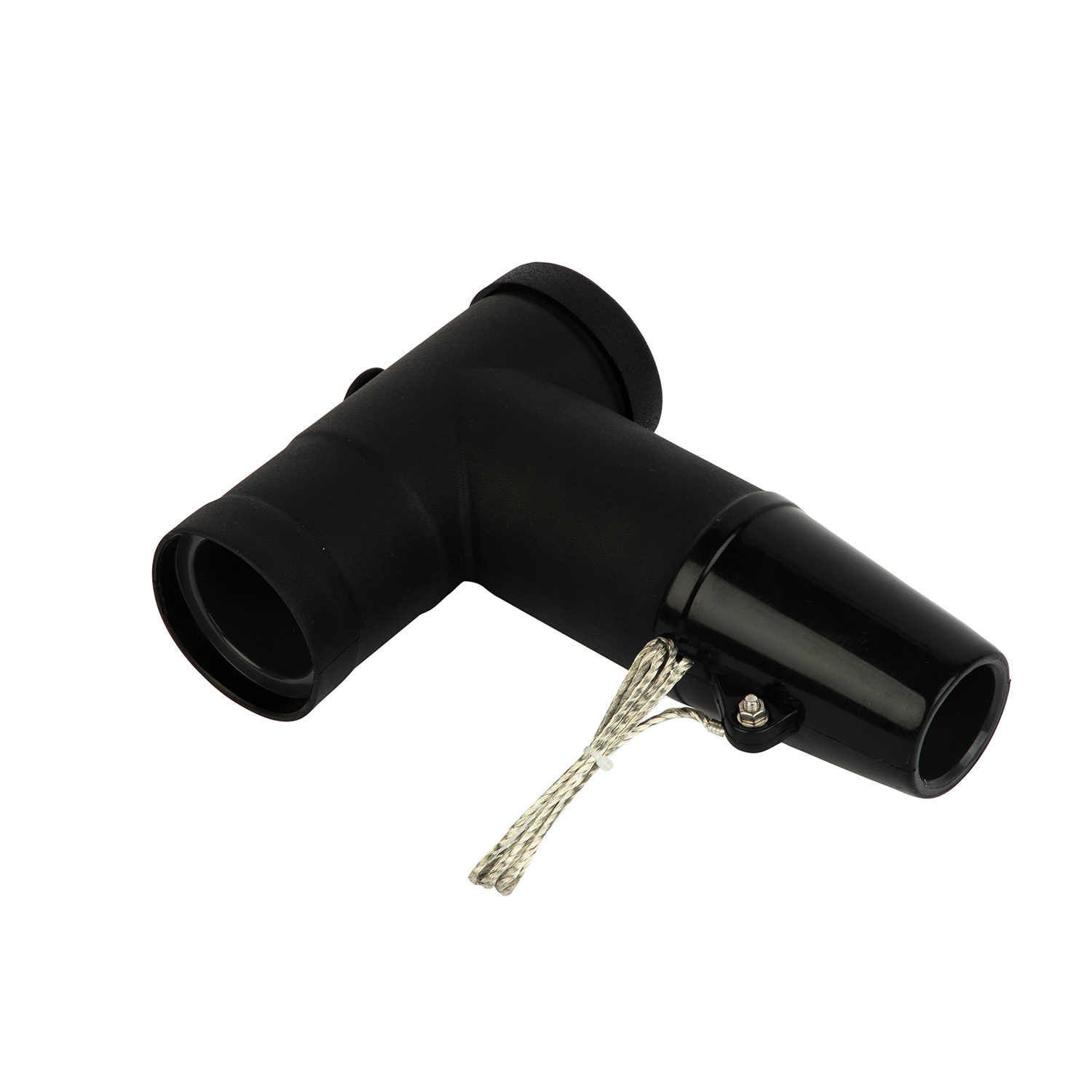

Защитный разъединитель типа «Ти» на 630А IEC, который непосредственно подключается к вводному изолятору распределительного устройства и вводному изолятору распределительного коробки кабелей. Обеспечивает полностью изолированные безопасные цепи для распределительных шкафов и коробок ответвлений кабелей. Конец может быть напрямую подключен к изолирующим вставкам, а также продлить соединение после подключения головного или заднего разъединителя с молниезащитным разрядником.
Через предварительно изготовленные соединения на 630А можно подключить однофазные или трехфазные изолированные кабели и трансформаторы, распределительные устройства, распределительные коробки и другое оборудование.
Продукты подходят для установки как внутри помещений, так и на открытом воздухе, непрерывный номинальный ток составляет 630А (перегрузка до 900А в течение 8 часов).
Когда продукт оснащен подходящим изолятором или разъединителем, обеспечивается полностью экранированное и герметичное разделяемое соединение, подходящее для длительной работы под водой и в других суровых условиях.
Для сечений кабелей от 25 мм² до 400 мм² кабелей XLPE.

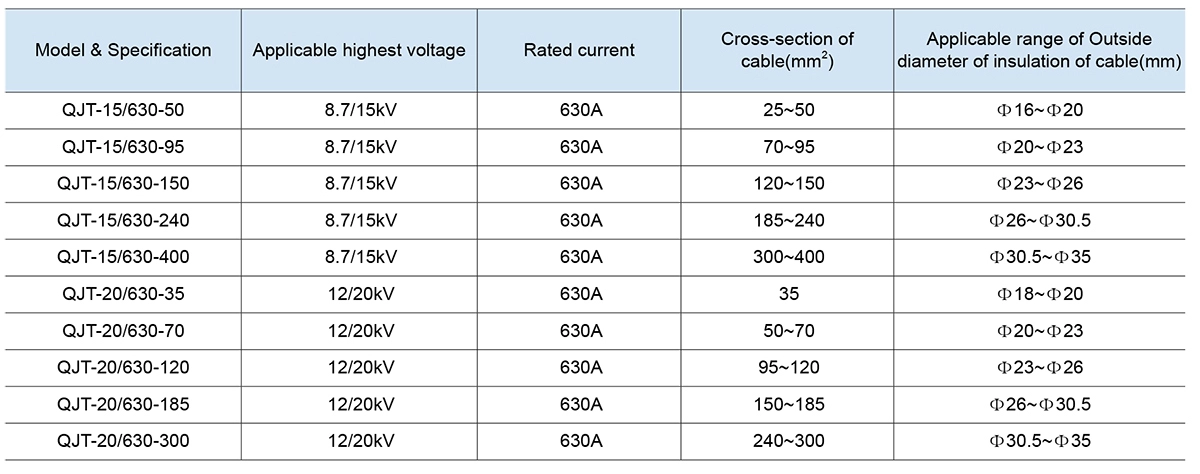

Параметры продукта
