Основное руководство по композитным изоляторам

Введение

Композитные изоляторы совершили настоящую революцию в электротехнической отрасли, продемонстрировав значительно лучшие эксплуатационные характеристики и повышенную надежность по сравнению с классическими фарфоровыми и стеклянными изоляторами. Они стали неотъемлемой частью современных энергетических систем, обеспечивая стабильность работы при высоких нагрузках и в сложных климатических условиях. Цель данной статьи — представить максимально подробное и структурированное руководство по композитным изоляторам, раскрыть их роль в энергетике, принципы функционирования и ключевые конкурентные преимущества. В современных условиях, когда спрос на эффективные, долговечные и безопасные электротехнические компоненты постоянно растет, глубокое понимание особенностей композитных изоляторов становится критически важным для инженеров, проектировщиков и специалистов энергетической отрасли.

Особая потребность в композитных изоляторах обусловлена их уникальными свойствами: высокой механической прочностью, малым весом, отличной устойчивостью к атмосферным воздействиям, загрязнениям и перепадам температур. Эти изделия играют центральную роль в поддержании стабильности, эффективности и безопасности систем передачи и распределения электроэнергии на всех напряжениях. В рамках данного материала мы детально рассмотрим состав композитных изоляторов, их преимущества перед традиционными изоляционными материалами, основные области промышленного применения, правила технического обслуживания и контроля, а также актуальные тенденции развития данной отрасли в ближайшей перспективе.

Из чего состоят композитные изоляторы?

Композитные изоляторы — это многослойные конструкции, разработанные для максимальной эффективности в электротехнических системах, и их состав тщательно подобран с учетом эксплуатационных требований. В основе каждого композитного изолятора лежит двухкомпонентная структура: прочная сердцевина (каркас) и защищающий внешний корпус, каждый из которых выполняет ключевую функцию и обеспечивает комплексное качество изделия.

Сердцевина композитного изолятора, чаще всего, изготовляется из стеклопластика (FRP — Fiber Reinforced Plastic) на основе эпоксидной или полиэфирной смолы, армированной стекловолокном. Этот материал выбирается не случайно: стеклопластик сочетает в себе уникальную комбинацию высокой механической прочности (прочность на разрыв достигает 300–500 МПа) и минимального веса — его плотность в 1,5–2,0 г/см³ значительно ниже, чем у фарфора (2,3–2,4 г/см³) или стекла (2,5–2,6 г/см³). Благодаря этому сердцевина обеспечивает устойчивость изолятора к сжатию, растяжению и изгибу, даже при длительной эксплуатации под высокими нагрузками в энергетических сетях.

Внешний корпус (оболочка) композитного изолятора предназначен для защиты сердцевины от внешних негативных факторов и обеспечения превосходных изоляционных свойств. Основными материалами для его производства являются силиконовая резина или этиленпропилендиеновый мономер (EPDM). Силиконовая резина обладает исключительными гидрофобными свойствами (контактный угол с водой превышает 110°), что позволяет ей эффективно отталкивать влагу, предотвращать образование на поверхности воды и накопление загрязнений (грязи, пыли, солевых отложений). Это критически важно для предотвращения снижения изоляционной прочности и возникновения пробоев в условиях высоких влажностей или промышленного загрязнения.

EPDM, в свою очередь, отличается высокой устойчивостью к атмосферным воздействиям — он не боится ультрафиолетового излучения, перепадов температур (от -60 °C до +120 °C) и химических веществ, что делает его идеальным выбором для эксплуатации в суровых климатических условиях или вблизи промышленных предприятий. Некоторые современные модели композитных изоляторов могут также иметь дополнительный защитный слой на корпусе — например, антизагрязнительный напыление, которое усиливает гидрофобность и продлевает срок службы изделия.

Производственный процесс композитных изоляторов

Производство композитных изоляторов осуществляется по двум основным технологиям, которые гарантируют высокую точность и стабильность качества продукции: пултрузия для изготовления сердцевины и литье под давлением для формирования внешнего корпуса. Эти процессы тщательно синхронизируются, чтобы обеспечить идеальное сочетание компонентов и исключить возможные дефекты (например, зазоры между сердцевиной и корпусом).

Пултрузия — это непрерывный и высокопроизводительный процесс, который позволяет изготовить длинные стержни из стеклопластика с постоянными размерами и однородной структурой. При этом стекловолокна (в виде нитей или тканей) последовательно протягиваются через ванну с жидкой эпоксидной или полиэфирной смолой, где они полностью пропитываются. После этого пропитанные волокна направляются через нагретые металлические матрицы (температура 120–150 °C), где смола полимеризуется (затвердевает), образуя твердое, прочное стержень — сердцевину изолятора. Длина и диаметр стержня регулируются параметрами матрицы, что позволяет производить изделия для различных типов энергетических сетей (от низковольтных до сверхвысоковольтных).

После изготовления сердцевины осуществляется процесс литья под давлением внешнего корпуса. Для этого готовый стержень помещается в пресс-форму, в которую под высоким давлением (от 10 до 50 МПа) и температурой (150–180 °C) закачивается расплавленная силиконовая резина или EPDM. Литье под давлением гарантирует точное придание формы корпусу, полное прилегание к сердцевине и отсутствие пустот, что критично для сохранения изоляционных и механических свойств изделия. После отстывания материала пресс-форма открывается, и готовый изолятор проходит контроль качества.

Преимущества композитных изоляторов по сравнению с традиционными фарфоровыми и стеклянными аналогами

Совокупность высококачественных материалов и продуманного производственного процесса делает композитные изоляторы превосходными аналогами традиционных фарфоровых и стеклянных изоляторов, предоставляя ряд неоспоримых преимуществ, которые определяют их широкое использование в современной энергетике. Основные преимущества представлены ниже:

• Легкий вес и удобство в эксплуатации — Композитные изоляторы значительно легче традиционных (плотность стеклопластика 1,5–2,0 г/см³ против 2,3–2,4 г/см³ у фарфора и 2,5–2,6 г/см³ у стекла). Это облегчает транспортировку, монтаж и обслуживание, особенно для высоковольтных линий в труднодоступных местах (горные районы, пустыни), а также значительно снижает транспортные расходы.

• Высокая механическая прочность и гибкость — В отличие от хрупких фарфоровых и стеклянных изоляторов, которые разрушаются при незначительном механическом воздействии (удар, падение, изгиб) или землетрясениях, композитные изоляторы обладают высокой прочностью (прочность на разрыв сердцевины до 300–500 МПа) и гибкостью. Они сохраняют структурную целостность при деформациях, выдерживают значительные нагрузки и не склонны к растрескиванию даже при сейсмической активности.

• Превосходная устойчивость к внешним факторам — Внешний корпус из силиконовой резины или EPDM обеспечивает отличную устойчивость к атмосферным воздействиям: УФ-излучению, перепадам температур (от -60 °C до +120 °C), загрязнениям, соляным брызгам в прибрежных районах и кислотным дождям. Гидрофобные свойства силиконовой резины (контактный угол с водой превышает 110°) предотвращают образование проводящих пленок и накопление влаги, что исключает риск пробоев и снижения изоляционной прочности.

• Долговечность и экономическая эффективность — Композитные изоляторы имеют длительный срок службы (до 30 лет и более) и не требуют частой чистки или замены, в отличие от фарфоровых и стеклянных аналогов, которые теряют свойства из-за эрозии, царапин и накопления загрязнений. Несмотря на возможное превышение первоначальных затрат, сокращение расходов на техническое обслуживание и замену делает их более экономичным выбором в долгосрочной перспективе.

Общие приложения композитных изоляторов

Благодаря своим уникальным эксплуатационным свойствам — высокой прочности, долговечности, устойчивости к внешним факторам и удобству в эксплуатации — композитные изоляторы находят широкое и многообразное применение в различных отраслях электротехники, становясь ключевым компонентом для обеспечения надежности и эффективности энергетических систем. Их область применения охватывает как крупные энергетические объекты, так и специализированные установки, где требования к изоляции и долговечности особенно высоки:

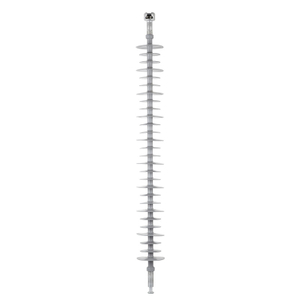

• Линии передачи электроэнергии — Высоковольтные (ВВЛ) и сверхвысоковольтные (СВВЛ) линии передачи получают максимальную выгоду от использования композитных изоляторов. Они обеспечивают надежную электрическую изоляцию даже при напряжениях от 110 кВ до 1150 кВ и выше, а также устойчивость к перепадам температур, сильному ветру и загрязнениям — факторам, которые часто вызывают поломки у традиционных фарфоровых и стеклянных аналогов. Малый вес изоляторов упрощает монтаж на высоких опорах, снижает нагрузку на конструкции опор и сокращает затраты на обслуживание в труднодоступных районах (горы, пустыни, водные пространства).

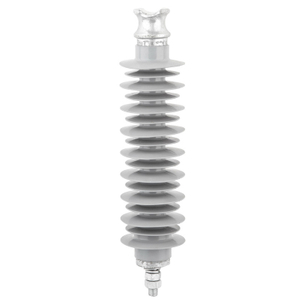

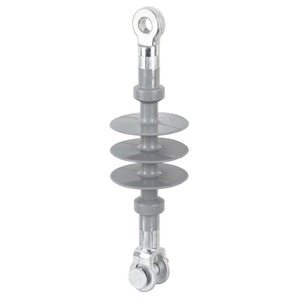

• Распределительные сети электроэнергии — В распределительных сетях среднего напряжения (от 6 кВ до 35 кВ), которые обеспечивают подачу электроэнергии населенным пунктам, промышленным предприятиям и сельским хозяйствам, композитные изоляторы также широко используются. Их популярность обусловлена не только высокой надежностью и устойчивостью к загрязнениям, но и простотой обращения, быстротой монтажа и низкой массой — это значительно сокращает время и затраты на установку и ремонт сетей, особенно в городских условиях с высокой плотностью зданий.

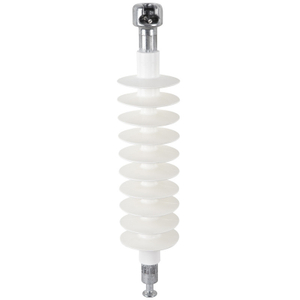

• Системы электрификации железных дорог — Композитные изоляторы являются неотъемлемой частью систем электрификации подвесных контактных сетей железных дорог и высокоскоростных трасс. Они успешно выдерживают динамические нагрузки, возникающие при прохождении поездов (вибрации, ударные нагрузки от воздушного потока), а также устойчивы к УФ-излучению, перепадам температур и загрязнениям (клеЙ, пыль, снег). Благодаря своей гибкости они не разрушаются при небольших деформациях, что гарантирует непрерывность работы контактных сетей и безопасность движения поездов.

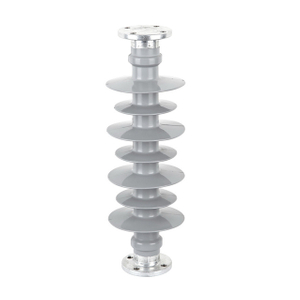

• Оборудование электростанций и подстанций — Различное электрооборудование на трансформаторных подстанциях, распределительных пунктах и электростанциях (автоматические выключатели, трансформаторы, разрядные устройства, компенсаторы) часто включает в себя композитные изоляторы. Они обеспечивают оптимальную надежность работы оборудования, защищая его от электрических пробоев и внешних негативных факторов. Особенно актуально использование композитных материалов в подстанциях, расположенных в прибрежных или промышленных районах, где существует риск воздействия соляных брызг или химических веществ.

• Установки возобновляемой энергии — В последние годы композитные изоляторы активно внедряются в ветряных турбинах, солнечных электростанциях (СЭС) и других установках возобновляемой энергии. В ветряных турбинах они используются в системах управления и защиты электрогенератора, обеспечивая надежность при сильных ветрах и экстремальных температурах. В солнечных электростанциях они защищают высоковольтные узлы инверторов и трансформаторов от влаги и УФ-излучения, что повышает общую эффективность установки и сокращает простои в работе, вызванные сбоями, связанными с некачественной изоляцией традиционных материалов.

Практика технического обслуживания композитных изоляторов

Несмотря на то, что композитные изоляторы отличаются высокой долговечностью (срок службы до 30 лет и более) и требуют минимального ухода по сравнению с традиционными фарфоровыми или стеклянными аналогами, регулярное техническое обслуживание остается неотъемлемой частью для обеспечения их непрерывного оптимального функционирования, предотвращения потенциальных сбоев и продления срока службы. Процедуры обслуживания направлены на выявление ранних признаков деградации, повреждений или снижения эксплуатационных свойств, что позволяет своевременно принять корректирующие меры и избежать дорогостоящих ремонтов или отключений энергетических систем. Основные этапы практики технического обслуживания включают следующие мероприятия:

• Визуальные проверки — Регулярные визуальные проверки являются основой технического обслуживания, так как они позволяют быстро выявить любые признаки повреждений, износа или внешнего дефекта. Проверки осуществляются специалистами с использованием оптических инструментов (бинокулей, телескопов) для труднодоступных участков (например, на высоких опорах линий передачи). В ходе осмотра внимательно проверяются внешний корпус изолятора на наличие царапин, трещин, отслоений материала, повреждений гидрофобного слоя, а также накопление загрязнений, грязи, пыли или органических отложений. Особое внимание уделяется местам, подвергающимся повышенным механическим нагрузкам (соединения с опорами, крепления) и работе в экстремальных погодных условиях (сильный ветер, град, перепады температур), где риск повреждений выше.

• Процедуры очистки — В отличие от традиционных изоляторов, которые требуют частой очистки для сохранения изоляционных свойств, композитные изоляторы с корпусом из силиконовой резины или EPDM нуждаются в периодической очистке реже. Тем не менее, такая процедура рекомендуется в регионах с высоким уровнем загрязнения: промышленных зонах (где присутствуют выбросы химических веществ, пыль), городских центрах (загрязнение автотранспортом), прибрежных районах (соляные брызги) и агротехнических зонах (пыль, пестициды). Очистка осуществляется мягкими моющими средствами, не повреждающими гидрофобный слой, либо под струей пресной воды (без использования агрессивных химикатов), чтобы избежать повреждения внешнего корпуса и сохранения его защитных свойств.

• Электрические испытания — Регулярные электрические испытания проводятся для проверки сохранности электрических характеристик композитных изоляторов и предотвращения потенциальных пробоев или сбоев в работе энергетических систем. Основными видами испытаний являются измерение сопротивления изоляции (должно оставаться на уровне не менее 10^9 Ом) и проверка емкости, которые должны соответствовать заводским параметрам и оставаться в допустимых пределах. Эти испытания осуществляются специализированным оборудованием (изолятометры, тестеры на пробой) и позволяют выявить скрытые дефекты сердцевины или корпуса, которые не видны при визуальной проверке, но могут привести к отключению электроэнергии или разрушению оборудования.

• Механические испытания — Периодические механические испытания направлены на оценку сохранности механической прочности композитных изоляторов и их устойчивости к нагрузкам в течение всего срока службы. В ходе испытаний оценивается прочность на растяжение (для сердцевины из стеклопластика норма — не менее 300 МПа), сжатие и изгиб, а также устойчивость к ударным нагрузкам. Эти проверки гарантируют отсутствие деградации материала с течением времени (например, из-за УФ-излучения или химического воздействия), которая может повлиять на общую целостность конструкции и привести к разрушению при эксплуатации.

• Документация по ведению учета — Ведение подробной и систематической документации обо всех проведенных проверках, тестах и ремонтных работах является важным элементом технического обслуживания. В записи должны фиксироваться даты проведения мероприятий, результаты визуальных осмотров, показатели электрических и механических испытаний, выявленные дефекты и принятые корректирующие меры. Такая документация помогает специалистам отслеживать тенденции изменения производительности изоляторов, выявлять потенциальные проблемы на ранней стадии и планировать дальнейшие мероприятия по обслуживанию, тем самым способствуя своевременному вмешательству и предотвращению аварийных ситуаций.

Будущие тенденции в технологии композитных изоляторов

Современная электротехническая отрасль постоянно развивается, а требования к надежности, эффективности и экологичности энергетических систем становятся все более высокими. По мере прогресса в области материаловедения, нанотехнологий и цифровых инноваций, в сфере композитных изоляторов появляются новые перспективные разработки, которые обещают существенно расширить их возможности, улучшить эксплуатационные характеристики и адаптировать к меняющимся потребностям отрасли. Эти тенденции направлены на повышение надежности, снижение эксплуатационных затрат и уменьшение влияния на окружающую среду, гарантируя, что композитные изоляторы останутся ключевым элементом современных систем передачи и распределения электроэнергии. Основные перспективные направления развития включают следующие:

• Интеграция нанотехнологий — Ожидается, что широкое внедрение наноматериалов (наночастицы кремния, оксида алюминия, углерода) в состав смол и резин композитных изоляторов кардинально улучшит их механические и электрические свойства. Нанопластики, добавляемые в сердцевину из стеклопластика, увеличат прочность на растяжение и изгиб на 20–30% по сравнению с современными аналогами, а также повысят устойчивость к термической деградации. Внешние корпуса, модифицированные наноматериалами, получат еще лучшие гидрофобные и антизагрязнительные свойства, что позволит оперативно отталкивать влагу и загрязнения даже в самых неблагоприятных условиях. Кроме того, нанотехнологии помогут улучшить изоляционную прочность, снизив риск пробоев при высоких напряжениях.

• Интеллектуальные системы мониторинга — Разработка и внедрение интеллектуальных датчиков, интегрированных непосредственно в конструкцию композитных изоляторов, становится одним из ключевых направлений. Эти датчики (термодатчики, влагомеры, датчики напряжения и деформаций) позволяют в режиме реального времени отслеживать критические параметры: температуру корпуса, уровень влажности, величину механического стресса и состояние изоляционного слоя. Данные, собираемые датчиками, передаются на центральную систему управления через беспроводные сети, что обеспечивает прогнозное техническое обслуживание. Это позволяет выявлять потенциальные дефекты на ранней стадии (до их проявления в виде поломок), своевременно планировать ремонтные работы и избежать внезапных отключений энергетических систем, значительно сокращая экономические потери.

• Передовые технологии производства — Инновационные производственные процессы, в частности 3D-печать (аддитивное производство), вероятно, кардинально оптимизируют изготовление композитных изоляторов. В отличие от традиционных методов (пултрузия, литье под давлением), 3D-печать позволяет создавать изделия сложной формы с высокой точностью, адаптированной к конкретным требованиям проекта (например, для специфических климатических условий или типов энергетических сетей). Это сократит количество производственных операций, уменьшит отходы материала (до 30%) и снизит общую себестоимость производства, при этом сохраняя все заводские стандарты качества и эксплуатационных характеристик. Кроме того, 3D-печать позволит ускорить процесс прототипирования новых моделей изоляторов, ускоряя их вывод на рынок.

• Экологически чистые материалы — В настоящее время активно продолжаются исследования по разработке экологически безопасных и биоразлагаемых альтернатив традиционных синтетических материалов. Цель — создать композитные изоляторы, которые можно будет вторично переработать после окончания срока службы, минимизируя негативное влияние на окружающую среду. В частности, в сердцевинах и корпусах уже начинают использоваться современные синтетические полимеры на основе растительных исходных данных (например, лен, канат), которые имеют аналогичные эксплуатационные свойства, но разлагаются в естественных условиях за несколько лет. Кроме того, разработка безагрессивных технологий производства и утилизации помогает снизить выбросы вредных веществ, делая производство композитных изоляторов более экологически дружелюбным.

В заключение, широкое признание композитных изоляторов в электротехнической отрасли, обусловленное их многочисленными преимуществами перед традиционными аналогами, сочетается с постоянным процессом усовершенствования. Развитие нанотехнологий, интеллектуальных систем мониторинга, инновационных производственных процессов и экологически чистых материалов гарантирует, что эти изделия останутся неотъемлемой частью современных систем распределения и передачи электроэнергии в обозримом будущем, отвечая на все растущие требования к надежности, эффективности и экологичности.
