Проблемы с помехами в кабелях? Экранированные адаптеры — эффективное решение для промышленных сетей

Введение

В современном промышленном мире, где автоматизация производства, цифровизация процессов и интеграция высокотехнологичных систем становятся неотъемлемыми компонентами успешной деятельности, надежность и эффективность промышленных коммуникационных сетей играют решающую роль. Промышленные объекты (заводы, заводы, логистические комплексы, энергетические станции) характеризуются высокой плотностью электрического и телекоммуникационного оборудования, одновременно работающего в сложных условиях — с перепадами температур, механическими нагрузками, наличием агрессивных сред и интенсивным электромагнитным полем. В такой среде проблемы с электромагнитными помехами (ЭМП) в кабелях становятся все более актуальными и опасными.

Электромагнитные помехи, возникающие от соседних кабельных линий, промышленного оборудования, двигателей или силовых установок, способны деградировать сигнал, искажать передачу данных, вызывать значительные сбои в работе автоматизированных систем управления, сенсоров, серверов и других критически важных устройств. Такие сбои приводят к остановке производства, нарушению логистических цепочек, ошибкам в измерениях и контроле, а в конечном итоге — к серьезным финансовым потерям, снижению эффективности и риску нарушения безопасности на объекте. Статистика показывает, что более 30% простоев промышленных объектов связаны с проблемами в кабельных системах, среди которых лидируют помехи и повреждения кабелей.

Одним из самых эффективных и доказанных решений этой проблемы являются экранированные адаптеры для промышленных сетей — специализированные компоненты, которые не только соединяют кабельные линии, но и обеспечивают надежную защиту от электромагнитных помех, радиопомех и внешних негативных факторов. В сочетании с качественной кабельной арматурой они образуют комплексную защитную систему, которая минимизирует риски сбоев, улучшает качество передачи данных и энергии, а также продлевает срок службы всей инфраструктуры.

В данной статье мы подробно рассмотрим ключевые функции и значение кабельной арматуры и экранированных адаптеров в промышленных условиях, особенности их выбора с учетом специфики промышленных сетей, современные технологические инновации в производстве этих компонентов, а также дать практические рекомендации по правильной установке и обслуживанию. Целью статьи является помочь специалистам по техническому обслуживанию, инженерам и руководителям промышленных предприятий выбрать оптимальные решения для защиты своих кабельных систем, избежать финансовых потерь из-за сбоев и обеспечить бесперебойную, эффективную работу промышленных коммуникаций.

Проблемы с помехами в кабелях: причины, последствия и уязвимость промышленных сетей

Электромагнитные помехи (ЭМП) — это нежелательные электромагнитные сигналы, возникающие в окружающей среде и способные проникать в электрические, электронные и телекоммуникационные системы, нарушая их исправность и эффективность. В промышленных условиях источники ЭМП являются особенно разнообразными и интенсивными, так как на объектах одновременно работают многочисленные энергозатратные устройства и силовые установки. К основным источникам электромагнитных помех в промышленных сетях относятся:

1. Электродвигатели (особенно старого образца или работающие в режимах перегрузки);

2. Трансформаторы и силовые распределительные устройства;

3. Сварочные аппараты (ARC-спарка, плазменная сварка) и электроварочные установки;

4. Компрессоры, насосы и другие механические устройства с электроприводом;

5. Радиочастотные источники (сигналы от радиостанций, телекоммуникационных базовых станций вблизи объектов);

6. Быстрое переключение силовых контакторов и реле, вызывающее импульсные помехи.

Эти помехи распространяются по двум основным механизмам: индуктивной связи (через магнитное поле, возникающее вокруг токопроводящих проводов) и капaтивной связи (через электрическое поле между соседними кабелями или компонентами оборудования). В условиях высокой плотности кабельных прокладок в промышленных цехах и дата-центрах оба механизма одновременно усиливают друг друга, увеличивая риск воздействия на чувствительные системы.

Особенно уязвимыми элементами промышленных сетей являются кабели — они часто выступают в роли "антенн", эффективно принимающие электромагнитные сигналы и передавая их к критическим устройствам. Это актуально для всех типов кабелей, но особенно для высокочастотных линий, используемых в системах передачи данных (Ethernet, PROFIBUS, MODBUS), телекоммуникациях и автоматизированного управления производством (АСУТП). Кабели без надлежащей защиты не только принимают внешние ЭМП, но и сами могут генерировать помеху, искажая сигналы в соседних линиях — это явление называется кросс-трек (межлинейная помеха).

Последствия воздействия ЭМП на промышленные кабели и системы могут быть катастрофическими:

1. Искажения цифровых и аналоговых сигналов, приводящие к ошибкам в измерениях, контроле процессов и командах для автоматизированных устройств;

2. Потеря или искажение критических данных (например, параметры производства, логистические показатели, диагностическая информация);

3. Сбои в работе АСУТП, сенсоров, исполнительных механизмов и серверов, что вызывает остановку отдельных участков или всей производственной линии;

4. Преждевременное изнашивание и повреждение электроники оборудования из-за перегрузки компонентов защитными схемами;

5. Риск нарушения безопасности на объекте (например, сбои в системах пожаротушения, контроля доступа или защиты рабочих зон).

Как отмечает практика, в 40% случаев простоев промышленных предприятий, связанных с техническими проблемами, корень проблемы лежит именно в нерешенных вопросах с электромагнитными помехами в кабельных системах.

Экранированные адаптеры как решение: принцип действия, преимущества и применение в промышленности

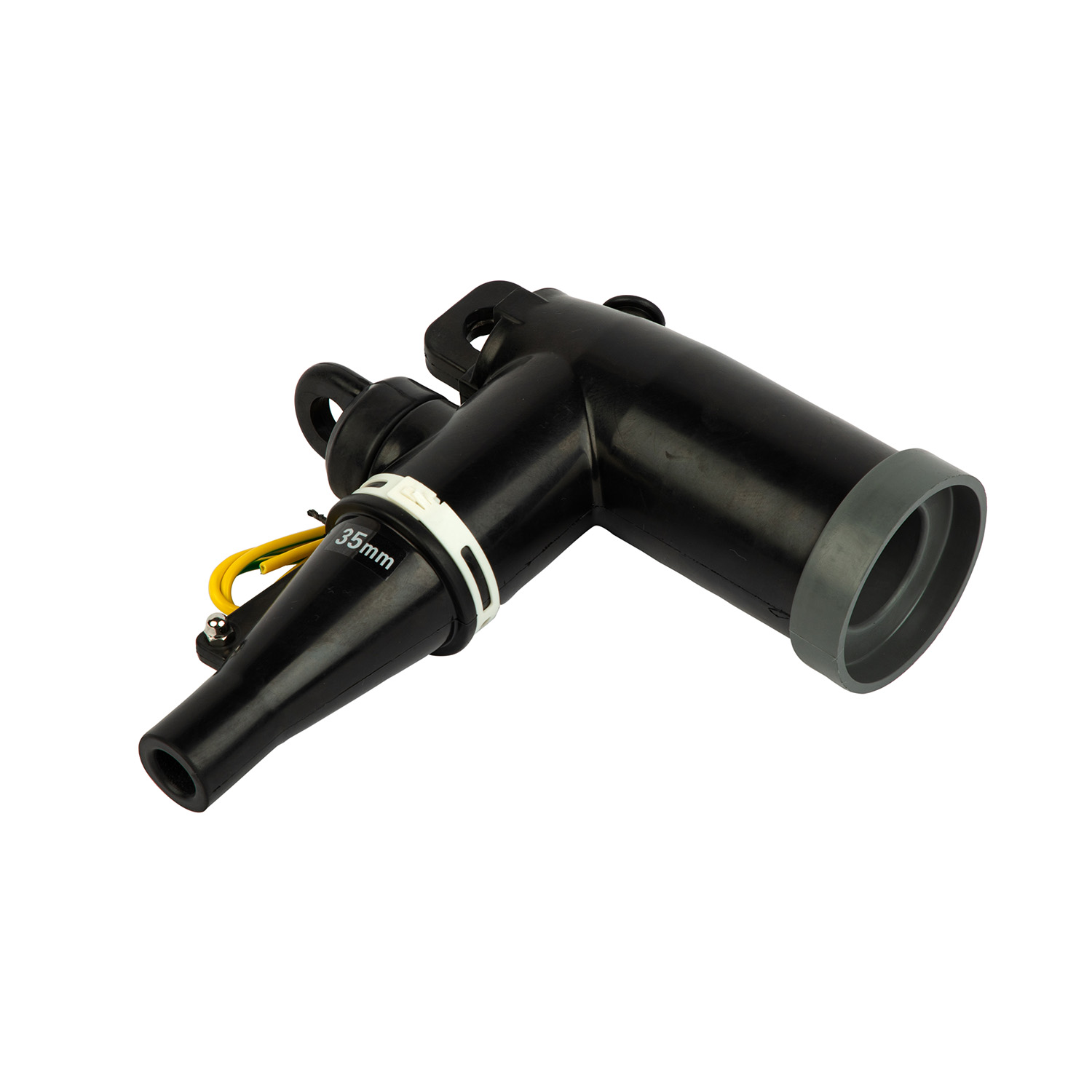

Экранированные адаптеры для кабелей — это специализированные компоненты, разработанные для комплексной защиты кабельных соединений от электромагнитных помех, радиопомех и внешних негативных факторов, что делает их неотъемлемым решением для промышленных сетей. Их эффективность основывается на уникальном конструктивном решении: основной элемент адаптера — это металлическая экранирующая оболочка (из алюминия, меди или сплава с высокой электропроводностью), которая полностью окружает контактные узлы и участки кабеля.

Принцип действия экранированных адаптеров простой, но эффективный:

1. Отражение помех: Металлическая оболочка отражает внешние электромагнитные сигналы, не позволяя им проникнуть в кабель и искажать передаваемый сигнал;

2. Поглощение помех: Часть энергии ЭМП поглощается материалом экрана и рассеивается в виде тепла, не оказывая влияния на работу системы;

3. Заземление: Современные модели экранированных адаптеров оснащены надежными заземляющими контактами, которые выводят оставшуюся энергию помех в землю, предотвращая её накопление.

Кроме защиты от ЭМП, экранированные адаптеры выполняют дополнительные важные функции в промышленных условиях:

1. Обеспечивают механическую защиту соединений кабелей от сдвигов, абразивного воздействия и повреждений при монтаже или эксплуатации (например, в цехах с интенсивным перемещением оборудования);

2. Предотвращают проникновение влаги, пыли и химических веществ в контактные узлы — благодаря герметичным корпусам (часто соответствующим стандарту IP67 или выше), адаптеры подходят для использования в агрессивных средах;

3. Улучшают электрическую стабильность соединений, снижая контактное сопротивление и предотвращая коррозию контактов.

Применение экранированных адаптеров особенно актуально в тех отраслях промышленности, где требуется максимальная надежность и стабильность сетей:

1. Автомобилестроение и авиастроение (производственные линии с роботами и точными измерительными устройствами);

2. Химическая и нефтехимическая промышленность (агрессивные среды, высокие требования к безопасности);

3. Энергетика (электростанции, распределительные сети, системы мониторинга параметров);

4. Логистика и складское оборудование (автоматизированные системы управления складом, конвейеры);

5. Дата-центры промышленных предприятий (хранение и обработка критических данных, высокая плотность серверного оборудования).

Применение кабельной арматуры в промышленных сетях: функции, типы и преимущества в сложных условиях

В современных промышленных сетях, где кабельные линии подвергаются высоким нагрузкам, агрессивным факторам окружающей среды и риску повреждений, кабельная арматура для промышленных применений выступает как критический компонент, обеспечивающий надежность, безопасность и долговечность всей инфраструктуры. Она представляет собой комплекс специализированных изделий и технических решений, разработанных с учетом специфики промышленных условий — перепадов температур, интенсивных вибраций, механических нагрузок, наличия химических веществ и необходимости соблюдения строгих норм безопасности.

Основная миссия кабельной арматуры в промышленных сетях — обеспечить комплексную защиту и функциональность кабельных линий на всех этапах их эксплуатации. К ключевым функциям относятся:

1. Механическая защита: Защита кабелей от ударов, сдвигов, абразивного воздействия и повреждений при монтаже, эксплуатации или перемещении оборудования (актуально для цехов с роботами, конвеерами и интенсивным производственным процессом);

2. Герметизация: Предотвращение проникновения влаги, пыли, пыли и химических веществ в кабели и их соединения — благодаря герметичным конструкциям (короба, трубки, уплотнители) арматура соответствует высоким стандартам защиты IP (например, IP65, IP67) и подходит для использования в агрессивных средах (химические заводы, нефтегазовые объекты);

3. Пожаробезопасность: Использование огнезащитных материалов (негорючие пластики, металлы с антипиренами) обеспечивает соответствие арматуры требованиям международных стандартов (ГОСТ 30244, DIN 4102) и предотвращает распространение огня по кабельным трассам в случае пожара;

4. Разгрузка от натяжения и вибраций: Специализированные крепления, кламбы и поддерживающие конструкции разгружают кабели от постоянных натяжений и вибраций (от электродвигателей, компрессоров), предотвращая разрыв проводов и повреждение изоляции;

5. Упорядочение и маркировка: Модульные короба, трасс и каналы позволяют организовать кабельные прокладки в порядке, что упрощает диагностику неисправностей, обслуживание и модернизацию системы;

6. Защита от электромагнитных помех (дополнительная): Некоторые типы арматуры (металлические короба, экранированные трубы) способствуют снижению уровня ЭМП, дополняя действие экранированных адаптеров и образуя комплексную защитную систему.

В промышленных сетях используются различные типы кабельной арматуры, выбираемые в зависимости от условий эксплуатации:

1. Металлические короба и трубы: Из стали или алюминия с антикоррозийным покрытием — идеально для внешних прокладок, подземных линий и агрессивных средах;

2. Пластиковые короба (ПВХ, полиамид): Легкие, удобные в монтаже, подходят для внутренних прокладок в цехах, офисных помещениях и дата-центрах;

3. Герметичные вкладыши и уплотнители: Для защиты вводов кабелей в оборудование, шкафы и стены — предотвращают проникновение влаги и пыли;

4. Крепления и кламбы: Специализированные модели для фиксации кабелей на стенах, потолках, опорах — обеспечивают стабильность и разгрузку от натяжения;

5. Огнезащитные экраны и колпаки: Для защиты кабельных проходов через стены и перекрытия — предотвращают распространение огня и дыма.

Особенно важно отметить, что кабельная арматура и экранированные адаптеры взаимодополняют друг друга в промышленных системах: арматура защищает всю длину кабеля, а адаптеры концентрируют защиту на наиболее уязвимых точках — соединениях и вводах в оборудование. Такая синергия делает кабельную систему максимально устойчивой к сбоям, повреждениям и ЭМП, снижая риск простоев и финансовых потерь.

Заключение

В условиях современного промышленного производства, где автоматизация, цифровизация и требования к надежности систем достигают новых высот, проблема электромагнитных помех и повреждений кабелей становится критически важной. Несанкционированные остановки производства, искажения данных, повреждение оборудования — все это приводит к серьезным финансовым потерям, снижению конкурентоспособности и риску нарушения безопасности. Именно поэтому внедрение качественных защитных решений — кабельной арматуры для промышленных сетей и экранированных адаптеров — становится не просто желательным, а необходимым шагом для любой организации, стремящейся к стабильной и эффективной работе.

Экранированные адаптеры обеспечивают надежную защиту от электромагнитных помех, улучшают качество передачи данных и стабильность работы оборудования, а также предотвращают повреждение соединений от влаги и механических нагрузок. Кабельная арматура, в свою очередь, гарантирует комплексную защиту кабельных линий от внешних факторов, обеспечивает пожаробезопасность, упорядочивает монтаж и продлевает срок службы всей инфраструктуры. В сочетании эти два компонента образуют неразрывную систему защиты, которая соответствует требованиям международных стандартов (ГОСТ, DIN, ISO) и обеспечивает бесперебойную работу промышленных сетей в самых сложных условиях.

Практические рекомендации по выбору проверенных производителей (таких как Haivo Electrical), анализу условий эксплуатации, правильной установке и регулярному обслуживанию позволяют максимально раскрыть потенциал этих решений. Инвестиции в качественную кабельную арматуру и экранированные адаптеры не только снижают риск сбоев и затраты на ремонт, но и повышают эффективность производства, обеспечивают безопасность на объекте и создают предпосылки для дальнейшего роста и развития бизнеса.

Таким образом, кабельная арматура и экранированные адаптеры являются не просто вспомогательными компонентами, а стратегическим инвестицией в надежность и эффективность промышленных сетей. Их правильное использование позволяет предприятиям уверенно справляться с вызовы современного рынка, снижать риски и добиваться высоких результатов в своей деятельности.
